Shelly The Pill Univerzální WiFi/Bluetooth senzor
Související produkty
Detailní popis produktu
Shelly The Pill pro připojení senzorů a měření teploty, vlhkosti i napětí
Shelly The Pill je kompaktní víceúčelový Wi-Fi a Bluetooth modul, který propojuje externí senzory a nízkonapěťové periferie se systémem chytré domácnosti. Umožňuje měřit teplotu, vlhkost nebo napětí a pracovat s digitálními vstupy a výstupy podle zvoleného režimu a připojeného příslušenství.

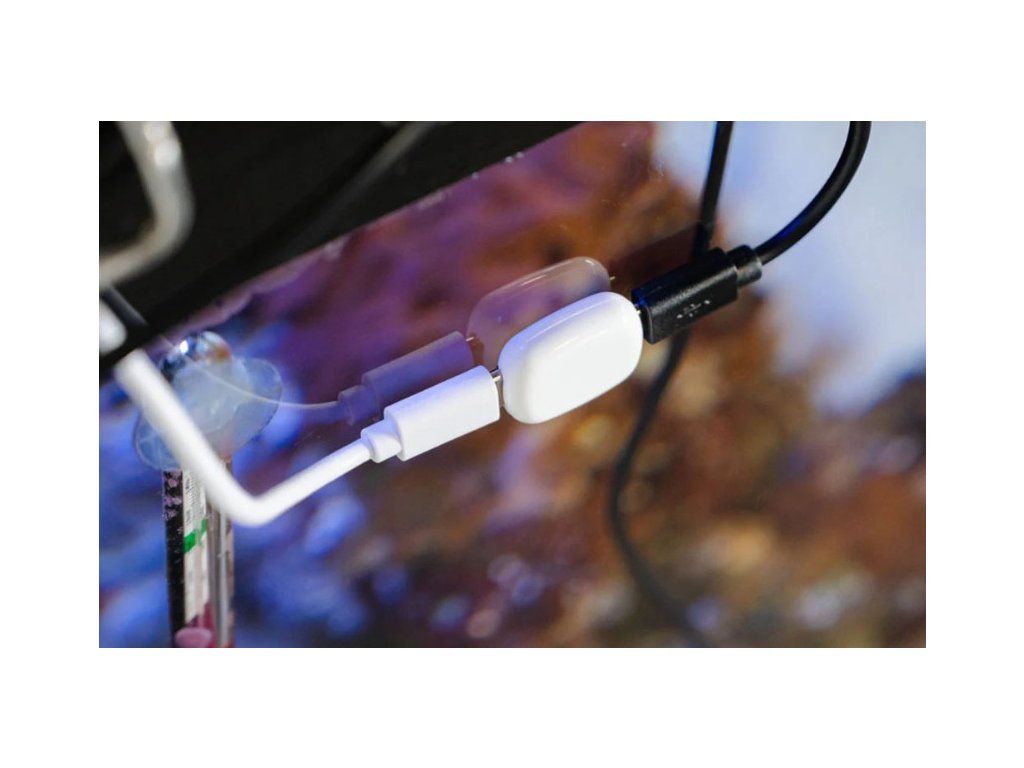

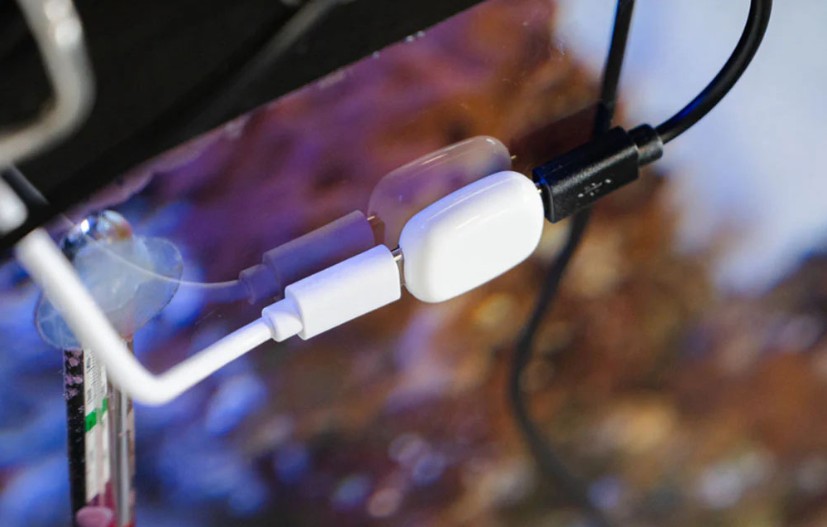

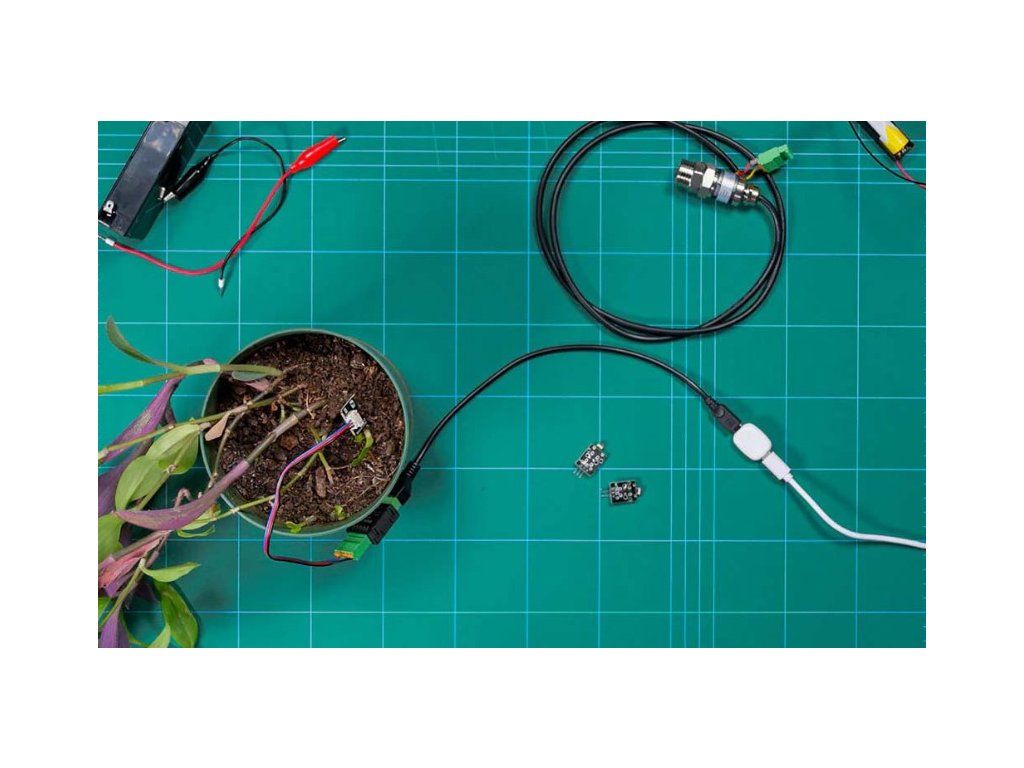

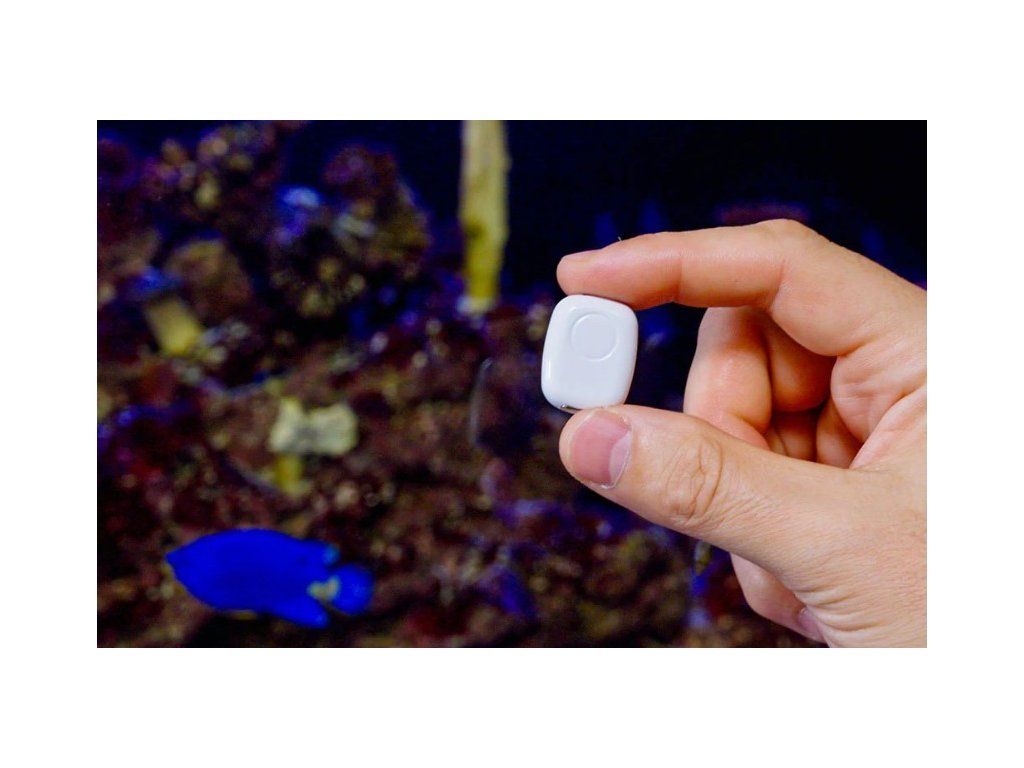

Pro měření teploty podporuje až pět senzorů DS18B20 nebo jeden kombinovaný senzor teploty a vlhkosti DHT22. Díky tomu lze sledovat například teplotu vody v bojleru, nádrži nebo akváriu, více teplotních bodů v technické instalaci nebo teplotu a vlhkost ve skleníku či skladu.
Připojení senzorů DS18B20 a DHT22
Shelly The Pill nabízí přímou podporu teplotních senzorů DS18B20 a kombinovaného senzoru DHT22. Při použití DS18B20 lze připojit až pět teplotních čidel a sledovat několik měřicích bodů pomocí jednoho zařízení.

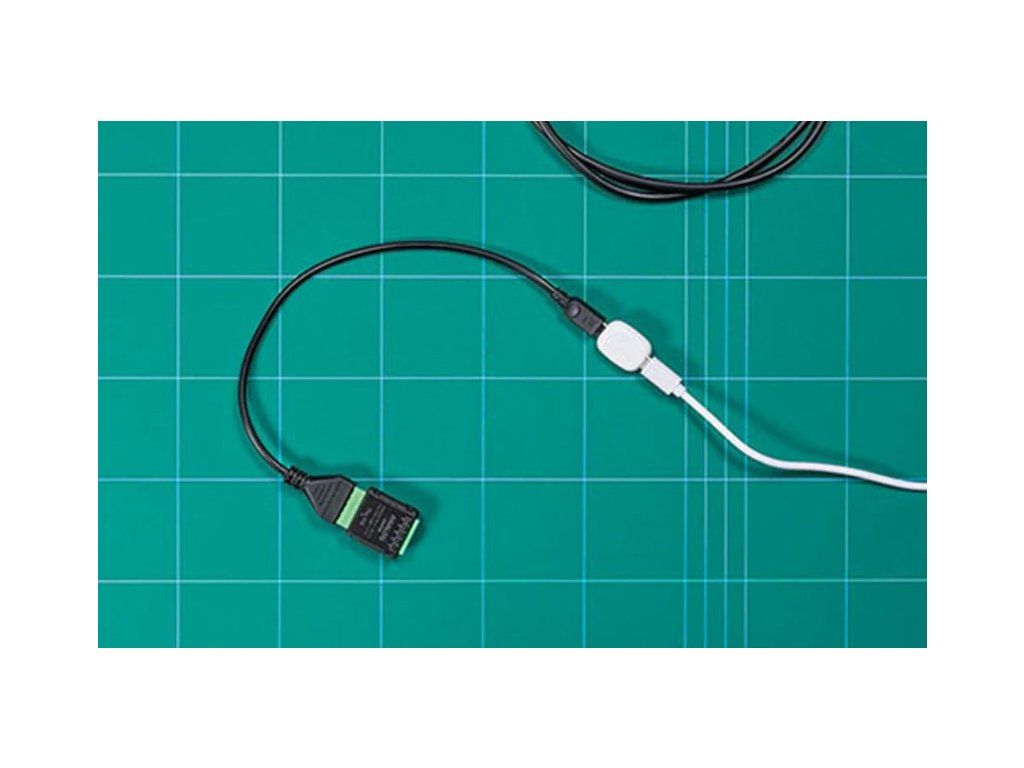

Pro připojení více senzorů DS18B20 lze použít rozbočovač Shelly 1-na-5 s 3,5mm konektorem. Pro vlastní zapojení senzorů, tlačítek nebo dalších prvků je určen 5pinový adaptér Shelly pro The Pill, který zpřístupňuje napájení, GND a tři konfigurovatelné I/O piny.
Analogové měření a konfigurovatelné vstupy a výstupy
Shelly The Pill podporuje analogový vstup s vestavěným voltmetrem pro měření napětí v rozsahu 0–2,5 V. Pomocí externího Analog 0–30 V Add-on lze rozsah rozšířit pro měření stejnosměrného napětí až do 30 V, například při sledování baterií, napájecích zdrojů nebo dalších nízkonapěťových systémů.
Podle zvoleného periferního režimu lze využít až tři konfigurovatelné digitální vstupy nebo výstupy s logickou úrovní 3,3 V. Konkrétní dostupnost I/O závisí na použitém režimu a připojeném senzoru nebo příslušenství.
Wi-Fi, Bluetooth a Bluetooth Gateway pro Shelly BLU
Modul komunikuje prostřednictvím Wi-Fi a Bluetooth a může fungovat také jako Bluetooth Gateway pro zařízení řady Shelly BLU. Pomáhá tak přenášet komunikaci kompatibilních Bluetooth zařízení Shelly do systému chytré domácnosti.
Shelly The Pill lze používat samostatně v prostředí Shelly nebo jej integrovat do dalších podporovaných systémů chytré domácnosti.
MQTT, API a skriptování pro vlastní automatizace
Shelly The Pill využívá funkce platformy Shelly Gen3 a podporuje lokální akce, plánování, virtuální komponenty a vlastní skripty. Pro integraci s dalšími systémy jsou k dispozici MQTT, HTTP, WebSocket a webhooky.
Naměřené hodnoty lze využít jako podmínky automatizací. Například při poklesu teploty vody pod nastavenou hodnotu může systém spustit navazující automatizaci nebo při změně stavu připojeného vstupu provést definovanou akci.

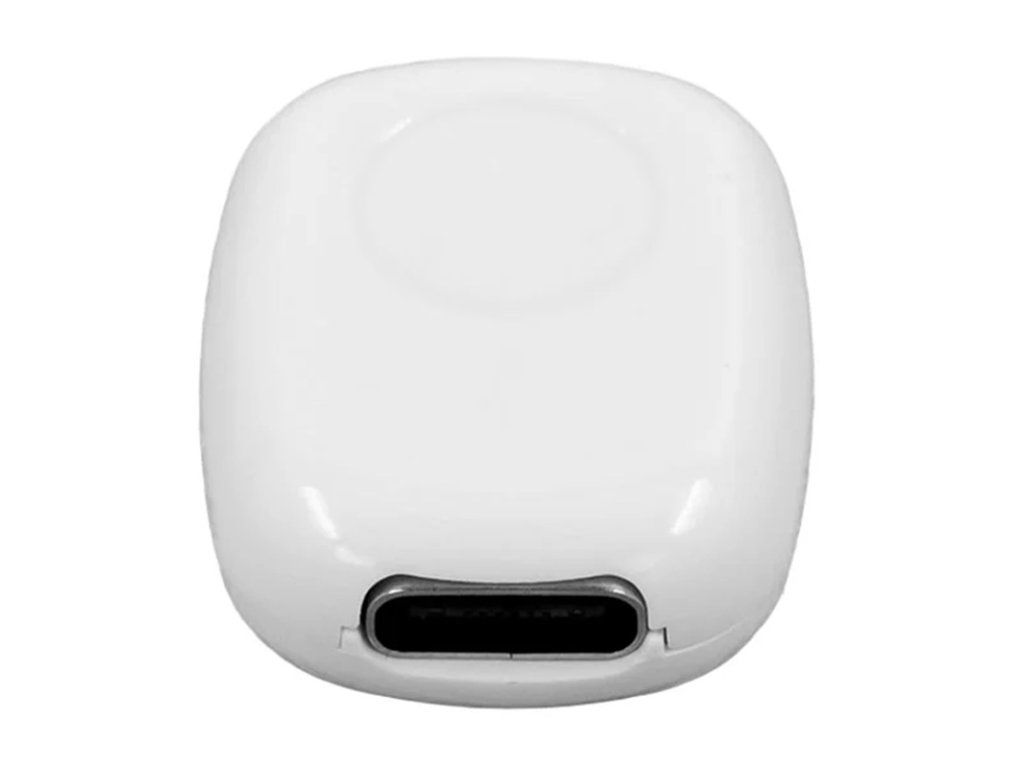

Kompaktní modul s napájením přes USB-C

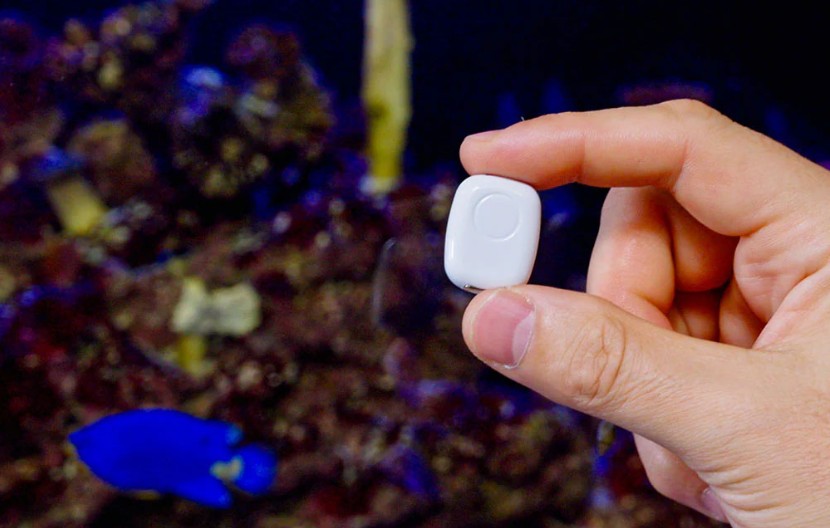

Díky malým rozměrům lze Shelly The Pill umístit do technických boxů, rozvaděčů nebo dalších prostor s omezeným místem. Zařízení je určeno pro nízkonapěťové instalace a napájí se napětím 5 V přes USB-C.

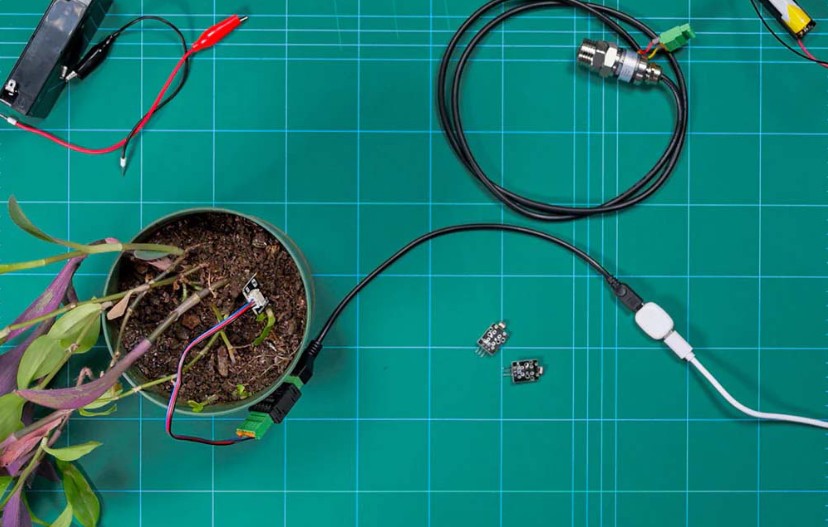

Rozšiřující příslušenství umožňuje přizpůsobit modul konkrétnímu způsobu použití – od vícebodového měření teploty přes analogové měření až po práci s digitálními vstupy a výstupy.

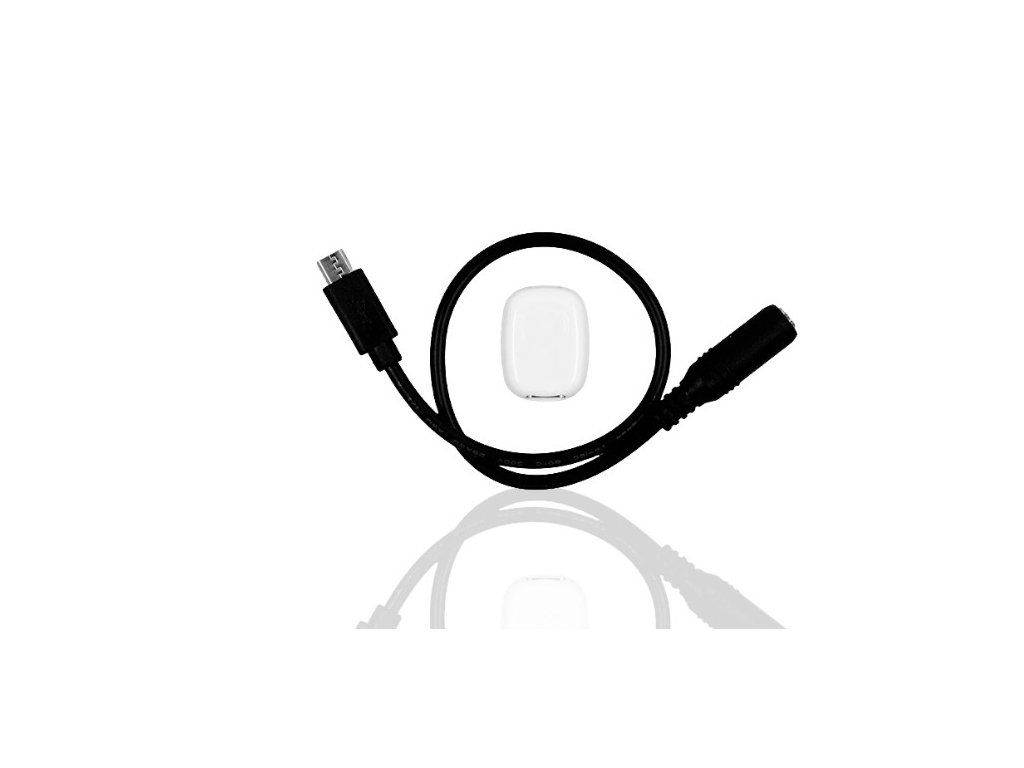

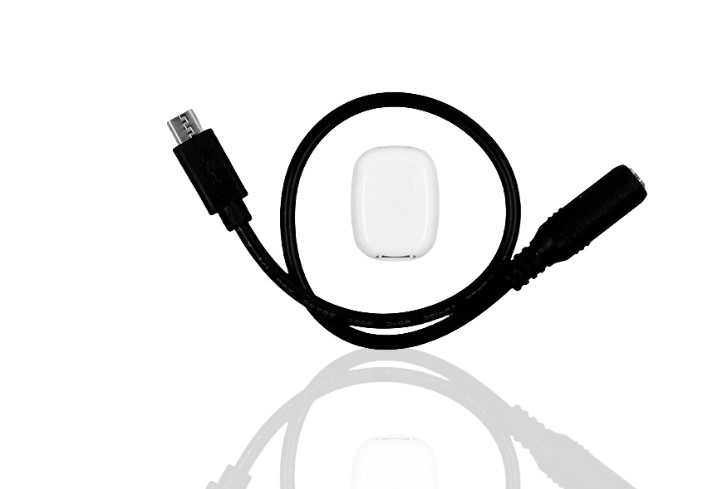

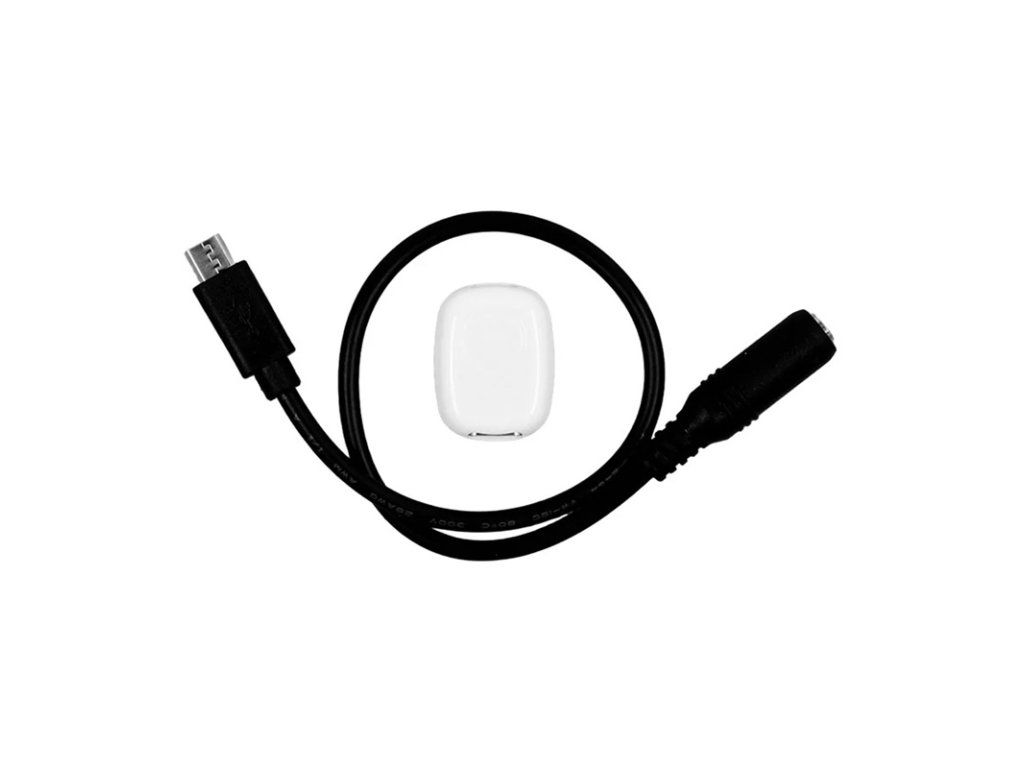

Balení obsahuje
- Shelly The Pill
- 1× kabelový adaptér s 3,5mm jack konektorem
Často kladené dotazy
Je Shelly The Pill samostatný teplotní senzor?
Ne. Shelly The Pill je modul pro připojení externích senzorů a periferií. Pro měření teploty je nutné připojit kompatibilní senzor, například DS18B20.
Kolik teplotních senzorů DS18B20 lze připojit?
Shelly The Pill podporuje až pět teplotních senzorů DS18B20. Pro jejich připojení lze použít kompatibilní rozbočovač 1-na-5 s 3,5mm konektorem.
Lze se Shelly The Pill měřit teplota a vlhkost?
Ano. Pro současné měření teploty a vlhkosti lze připojit kompatibilní senzor DHT22.
Umí Shelly The Pill měřit napětí?
Ano. Vestavěný analogový vstup umožňuje měření napětí v rozsahu 0–2,5 V. S externím Analog 0–30 V Add-on lze měřit stejnosměrné napětí až do 30 V.
Funguje Shelly The Pill jako Bluetooth Gateway?
Ano. Shelly The Pill může fungovat jako Bluetooth Gateway pro kompatibilní zařízení řady Shelly BLU.
Lze Shelly The Pill integrovat do Home Assistant?
Ano. Shelly zařízení lze integrovat do Home Assistant. Pro další možnosti propojení a vlastní integrace podporuje také MQTT, HTTP a WebSocket.
Lze Shelly The Pill přidat do Apple Home (HomeKit)?
Shelly The Pill nepodporuje přímou integraci s Apple Home ani standard Matter. Do Apple Home jej lze nepřímo integrovat například prostřednictvím Home Assistant a HomeKit Bridge.
Doplňkové parametry
| Kategorie: | Smart Home |
|---|---|
| Hmotnost: | 0.02 kg |
| EAN: | 3800238073558 |
| Aplikace: | Shelly Smart Control |
| Bluetooth: | BLE 4.2 |
| Digitální vstup/výstup: | 3,3 V |
| Dosah Bluetooth: | až 10 m (interiér), až 30 m (exteriér) |
| Dosah Wi-Fi: | až 30 m (interiér), až 50 m (exteriér) |
| Flash paměť: | 8 MB |
| Hlasový asistent: | Alexa, Google Assistant |
| Hmotnost: | 3 g |
| Kompatibilita: | Amazon Alexa, Google Home, Home Assistant |
| Maximální spínací proud: | 20 mA |
| Maximální vstupní napětí: | 3,3 V |
| Měření napětí (externí modul): | 0–30 V |
| Měření napětí (interní): | 0–2,5 V |
| Napájení: | 5 V DC (USB-C) |
| Podporované senzory: | 1× DHT22, až 5× DS18B20 |
| Procesor: | ESP32-C3 |
| Provozní teplota: | -20 °C až 40 °C |
| Provozní vlhkost: | 30–70 % RH |
| Přesnost měření: | ±(2 % + 5 číslic) |
| Připojení / protokol: | Bluetooth, Wi-Fi |
| Rozměry: | 26 × 19,95 × 8,5 mm |
| Spotřeba: | < 1 W |
| Wi-Fi: | 802.11 b/g/n (2,4 GHz) |
