Shelly Analog 0–30 V Add-on – Rozšiřující modul pro měření napětí 0–30 V pro The Pill by Shelly
Související produkty
Detailní popis produktu
Shelly Analog 0–30 V Add-on rozšiřuje možnosti měření The Pill

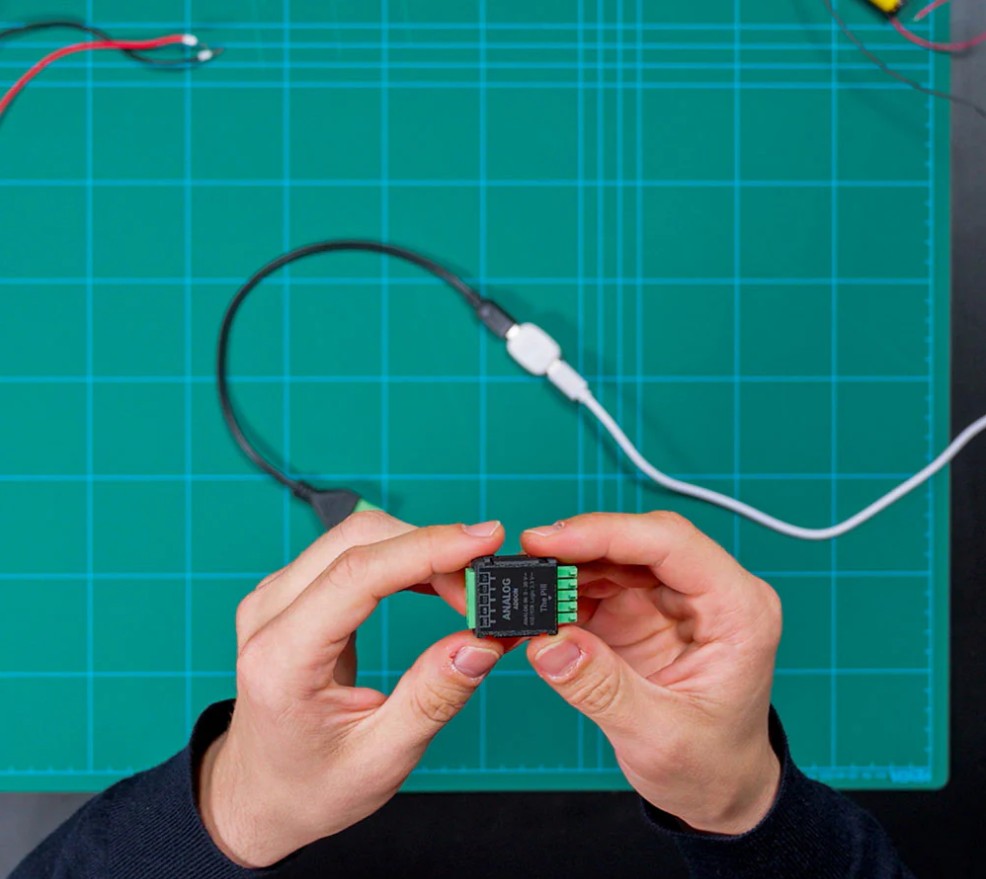

Shelly Analog 0–30 V Add-on je rozšiřující modul určený pro The Pill by Shelly , který umožňuje měřit analogové stejnosměrné napětí v rozsahu 0–30 V DC . Rozšiřuje základní měřicí možnosti The Pill a umožňuje připojení různých analogových senzorů, bateriových systémů nebo nízkonapěťových zařízení.
Díky širšímu rozsahu měření lze modul využít například pro sledování napětí baterií 4,2 V, 12 V nebo 24 V, jednoduchých senzorů s analogovým výstupem nebo vlastních DIY projektů. Naměřené hodnoty lze následně využít v automatizacích vytvořených přes The Pill by Shelly.
Měření baterií, senzorů a nízkonapěťových systémů

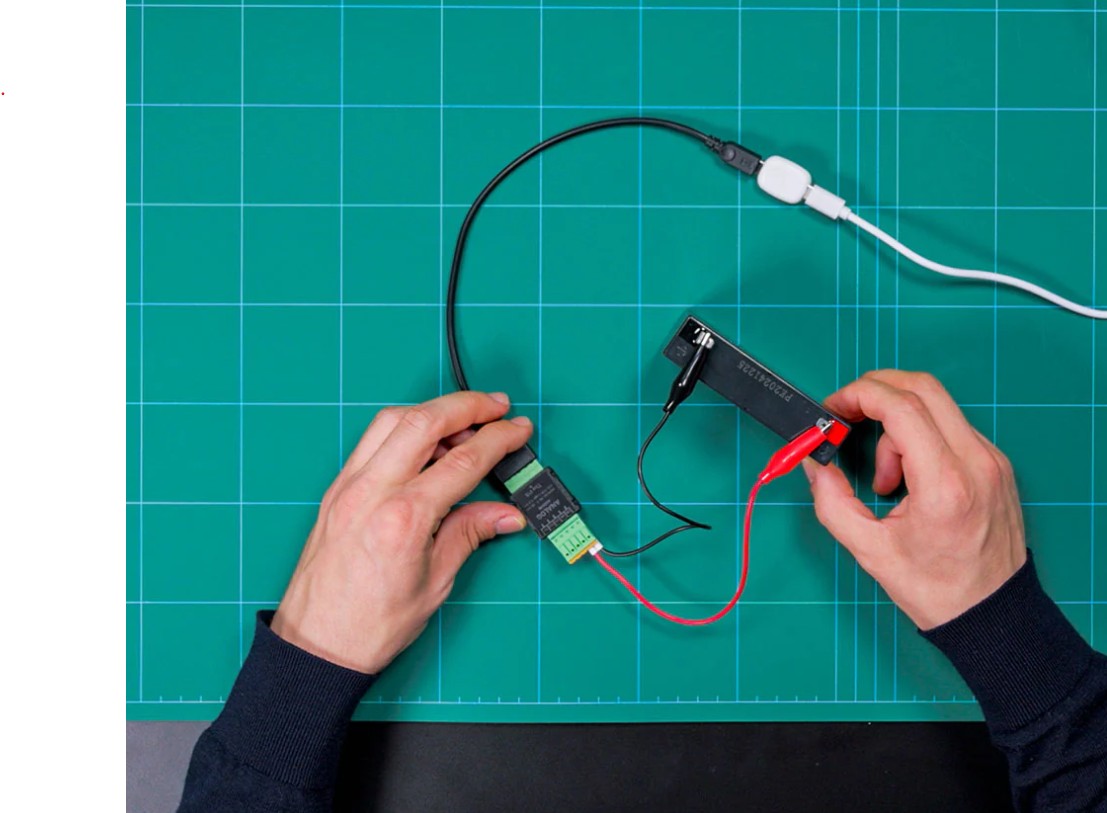

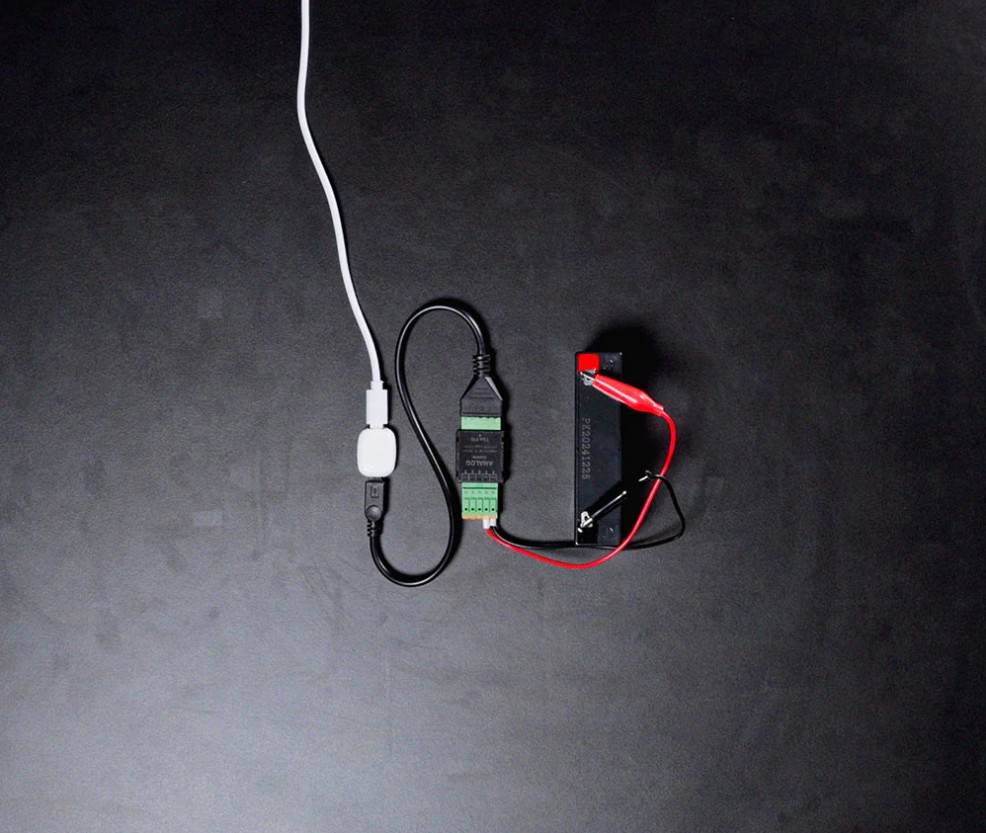

Analogový vstup AN umožňuje sledovat změny napětí a převádět je na hodnoty použitelné pro chytrou domácnost. Modul je vhodný například pro monitoring stavu baterií, solárních systémů nebo analogových senzorů měřících různé veličiny.
Ve spojení s The Pill lze podle naměřených hodnot vytvářet automatizace, například upozornění při poklesu napětí baterie nebo spuštění akce podle hodnot připojeného senzoru.
Další vstupy a výstupy pro vlastní projekty
Kromě analogového vstupu nabízí Shelly Analog 0–30 V Add-on také dva konfigurovatelné digitální vstupy/výstupy IO2 a IO3 s logickou úrovní 3,3 V. Ty umožňují připojení dalších prvků podle potřeb konkrétní instalace.
K dispozici je také 5V napájecí výstup, který lze využít pro napájení kompatibilních senzorů nebo samotného The Pill.
Snadné rozšíření The Pill by Shelly

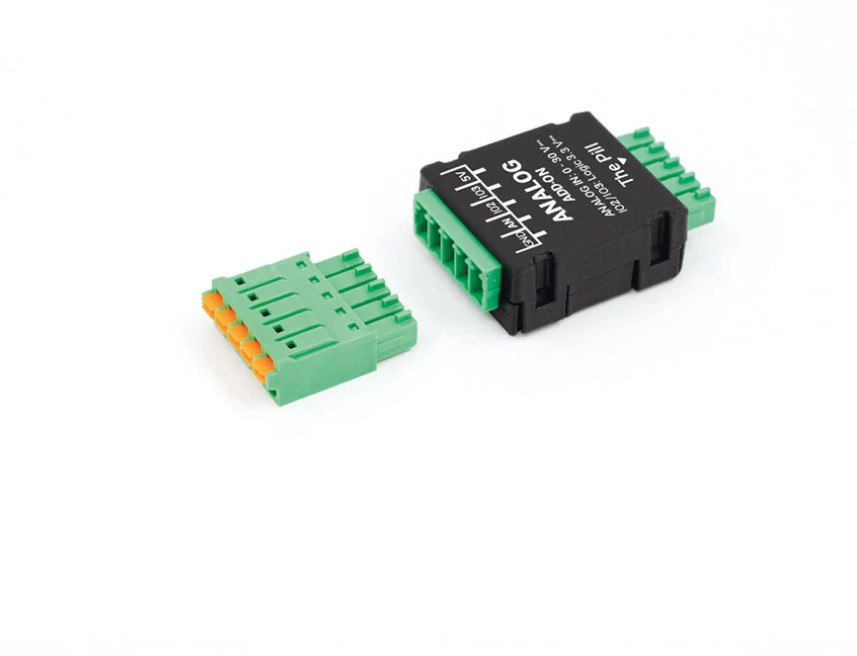

Modul se připojuje pomocí kompatibilního 5pinového Add-on konektoru pro The Pill by Shelly. Díky kompaktním rozměrům 36,5 × 26,5 × 11,5 mm jej lze snadno integrovat do vlastních měřicích a automatizačních projektů.
Pro spínání nízkonapěťových DC zařízení lze The Pill doplnit také o Shelly SSR Add-on , který přidává dva samostatné polovodičové výstupy.
Obsah balení
- Shelly Analog 0–30 V Add-on
Často kladené dotazy
Funguje Shelly Analog 0–30 V Add-on samostatně?
Ne. Shelly Analog 0–30 V Add-on je rozšiřující modul určený pro The Pill by Shelly . Samostatně neobsahuje chytré funkce ani vlastní komunikaci a pro provoz vyžaduje kompatibilní hlavní zařízení.
K čemu slouží Shelly Analog 0–30 V Add-on?
Modul rozšiřuje možnosti The Pill by Shelly o měření analogového stejnosměrného napětí v rozsahu 0–30 V. Díky tomu lze sledovat například napětí baterií, solárních systémů nebo hodnoty z analogových senzorů.
Jaký je rozdíl oproti samotnému The Pill by Shelly?
Samotný The Pill podporuje pouze nižší rozsah analogového měření. Shelly Analog 0–30 V Add-on rozšiřuje tento rozsah až na 30 V DC, takže umožňuje použití s větším množstvím senzorů a nízkonapěťových zařízení.
Jaké baterie lze pomocí modulu sledovat?
Modul je vhodný například pro monitoring nízkonapěťových bateriových systémů, jako jsou baterie 4,2 V, 12 V nebo 24 V. Maximální měřené napětí nesmí překročit 30 V DC.
Lze podle naměřeného napětí vytvářet automatizace?
Ano. Po připojení k The Pill by Shelly lze naměřené hodnoty využít pro automatizace, upozornění nebo další akce podle konkrétního nastavení systému.
Je Shelly Analog 0–30 V Add-on vhodný pro měření 230 V?
Ne. Modul je určen pouze pro měření stejnosměrného napětí v rozsahu 0–30 V DC. Není určen pro měření síťového napětí 230 V AC.
Doplňkové parametry
| Kategorie: | Smart Home |
|---|---|
| Hmotnost: | 0.008 kg |
| EAN: | 3800238073596 |
| Analogový vstup: | 1× AN |
| Barva: | černá |
| Digitální vstup/výstup: | 2× konfigurovatelný IO2, IO3 |
| Kompatibilní produkty: | The Pill by Shelly |
| Logická úroveň IO: | 3,3 V |
| Maximální instalační výška: | 2000 m |
| Maximální napětí digitálního vstupu: | 3,3 V |
| Maximální spínaný proud IO: | 20 mA |
| Měřicí rozsah: | 0–30 V DC |
| Napájecí výstup: | 5 V |
| Provozní teplota: | 0 °C až +40 °C |
| Provozní vlhkost: | 30–70 % RH |
| Přesnost měření: | ±(2 % + 5d) |
| Připojení: | 5pinový Add-on konektor pro The Pill |
| Rozměry: | 36,5 × 26,5 × 11,5 mm |
| Skladovací teplota: | -20 °C až +40 °C |
| Spouštěcí úroveň digitálního vstupu: | LOW < 0,83 V / HIGH > 2,48 V |
| Typ měření: | Stejnosměrné napětí (DC) |
| Typ zařízení: | Analogový měřicí modul |
