Shelly SSR Add-on – Dvoukanálový SSR reléový modul pro The Pill by Shelly, 30 V DC / 300 mA
Související produkty
Detailní popis produktu
Shelly SSR Add-on rozšiřuje The Pill o ovládání dvou DC zařízení
Shelly SSR Add-on je dvoukanálový rozšiřující modul určený pro The Pill by Shelly , který přidává možnost ovládat dvě samostatná nízkonapěťová DC zařízení. Pomocí galvanicky oddělených polovodičových SSR relé umožňuje spínání zátěží až do 30 V DC a 300 mA na jeden kanál , například LED prvků, ventilátorů, ventilů nebo dalších elektronických zařízení.
Na rozdíl od klasických mechanických relé využívá SSR Add-on polovodičové spínání bez pohyblivých částí. Díky tomu nabízí tichý provoz, dlouhou životnost a je vhodný i pro aplikace, kde dochází k častému spínání.

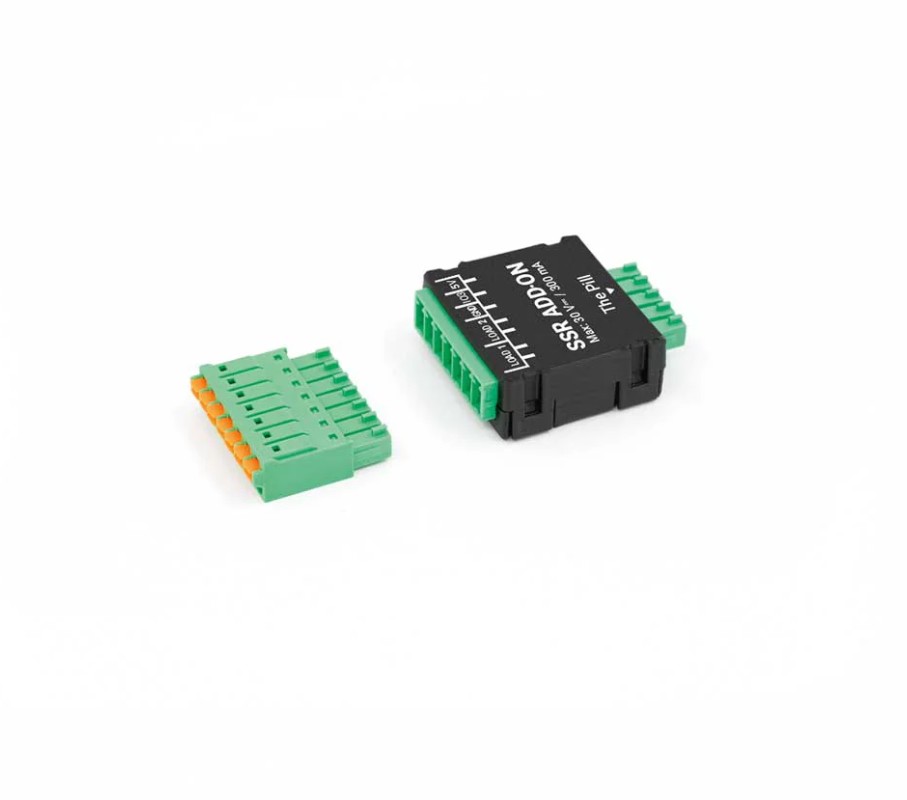

Dva nezávislé SSR výstupy s galvanickým oddělením
Modul nabízí dva samostatné bezpotenciálové SSR výstupy označené LOAD1 a LOAD2. Každý kanál umožňuje ovládání samostatné DC zátěže, takže lze jedním modulem řídit dvě různá zařízení.
Galvanické oddělení pomáhá bezpečně oddělit ovládaný obvod od řídicí části a umožňuje použití v různých nízkonapěťových projektech a automatizacích.
Ideální doplněk pro vlastní Shelly automatizace
Ve spojení s The Pill by Shelly umožňuje SSR Add-on vytvářet vlastní chytré scénáře a automatizace. Lze jej využít například pro ovládání nízkonapěťového osvětlení nebo spínání menších DC zařízení podle hodnot ze senzorů.
Díky propojení s ekosystémem Shelly lze využít také plánování, lokální automatizace, MQTT nebo integraci do systému Home Assistant.
Kompaktní provedení pro vlastní projekty

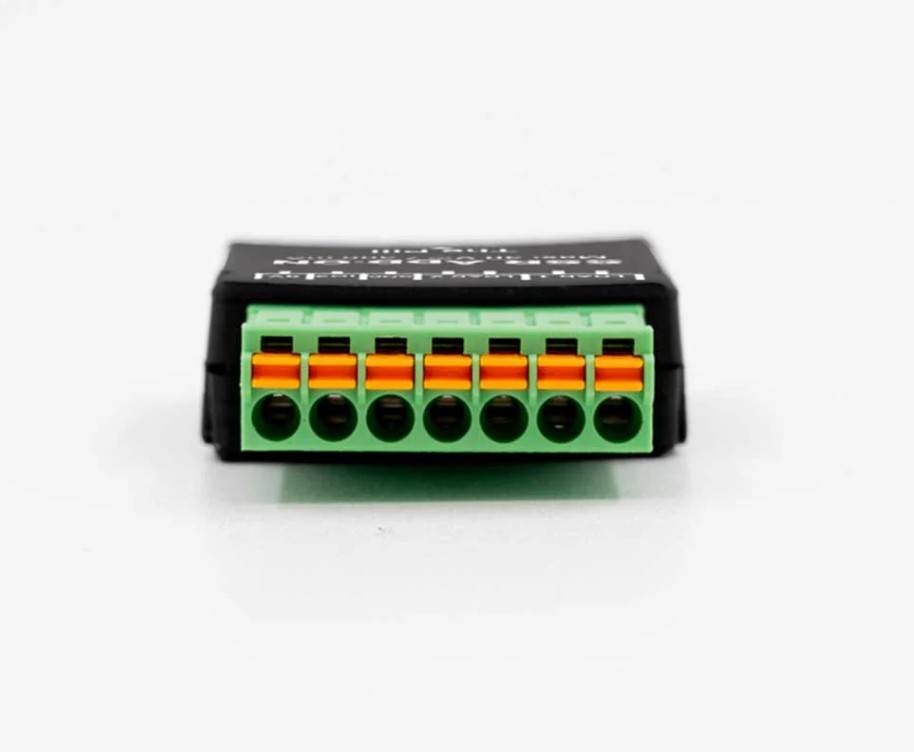

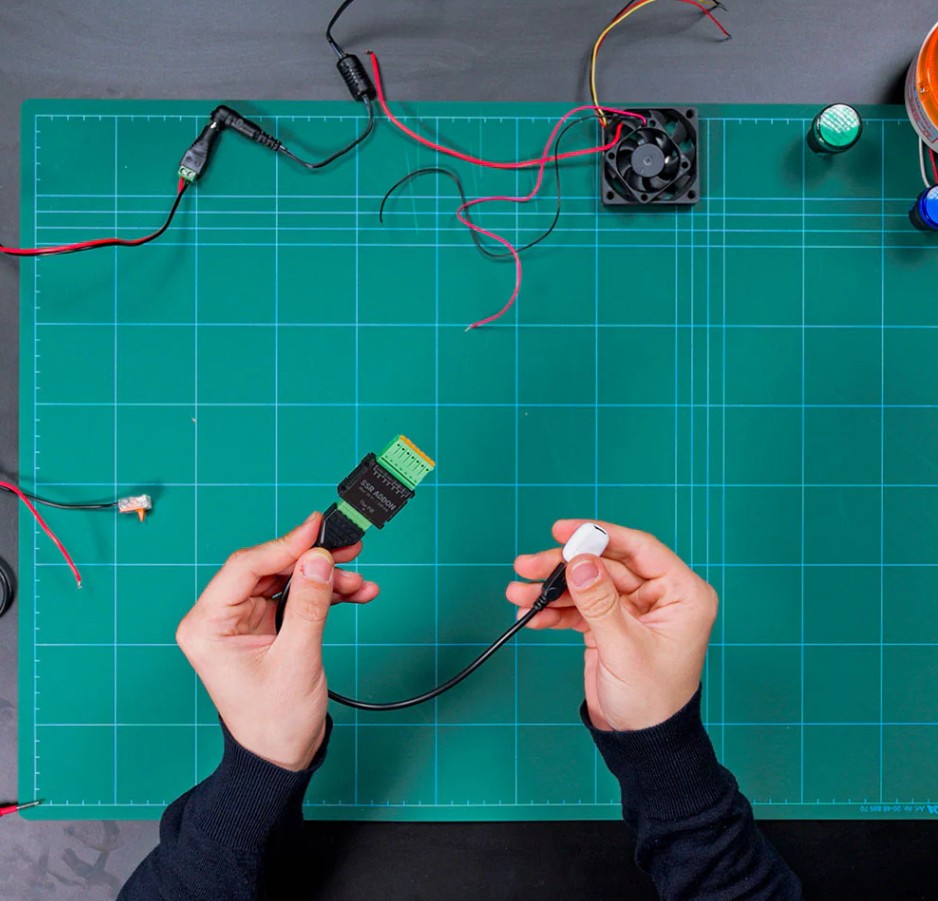

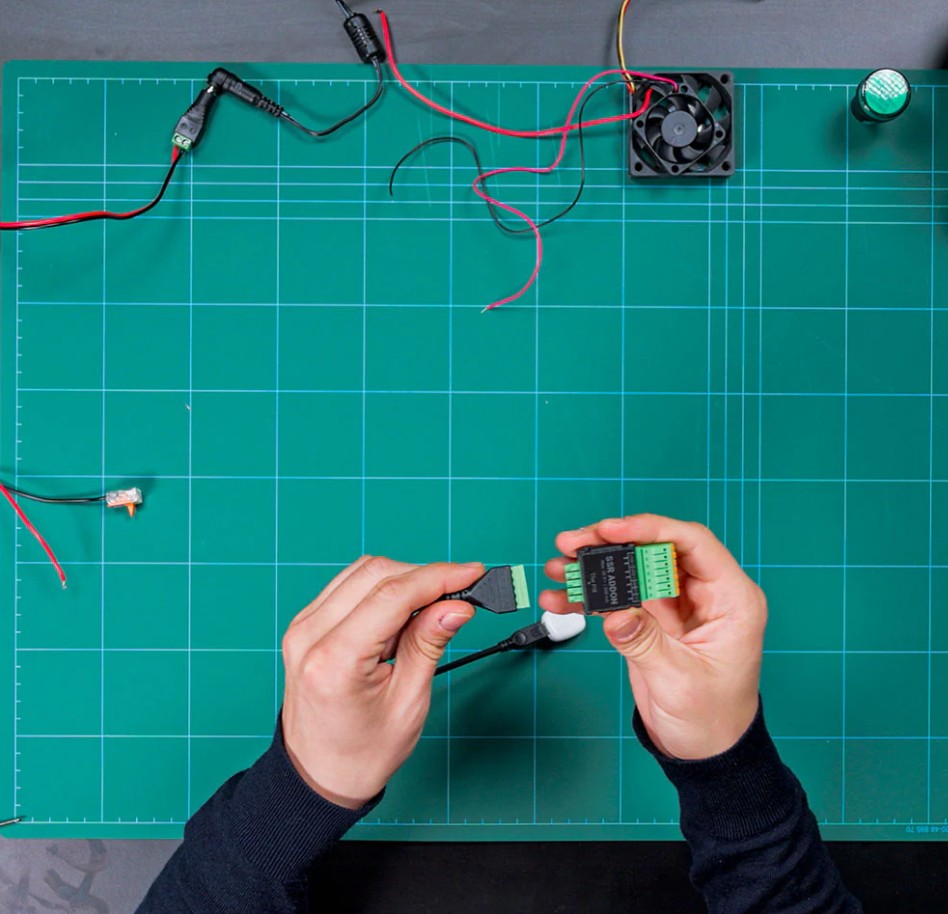

Díky rozměrům pouze 36 × 31 × 11,5 mm lze modul snadno integrovat i do menších projektů nebo prostorově omezených instalací. Připojení k The Pill probíhá přes kompatibilní 5pinový Add-on konektor.
Kromě dvou SSR výstupů nabízí také konfigurovatelný digitální vstup/výstup IO3 s logickou úrovní 3,3 V , který rozšiřuje možnosti vlastního zapojení.
Obsah balení
- Shelly SSR Add-on
Často kladené dotazy
Funguje Shelly SSR Add-on samostatně?
Ne. Shelly SSR Add-on není samostatné chytré zařízení a pro správnou funkci vyžaduje The Pill by Shelly s kompatibilním 5pinovým Add-on rozhraním. Slouží pouze jako rozšiřující modul, který přidává možnost ovládání dvou nízkonapěťových DC výstupů.
Jaký je rozdíl mezi SSR relé a klasickým relé?
SSR (Solid State Relay) je polovodičové relé bez mechanických kontaktů. Díky tomu pracuje tiše, neobsahuje pohyblivé části a nedochází u něj k mechanickému opotřebení při častém spínání.
Jaká zařízení lze pomocí Shelly SSR Add-on ovládat?
Modul je určen pro ovládání nízkonapěťových stejnosměrných zařízení do 30 V DC a maximálně 300 mA na jeden kanál . Vhodný je například pro LED prvky, malé ventilátory, ventily nebo vlastní elektronické projekty.
Lze Shelly SSR Add-on použít pro spínání 230 V?
Ne. Shelly SSR Add-on není určen pro spínání síťového napětí 230 V AC. Modul podporuje pouze nízkonapěťové DC zátěže do 30 V.
Kolik zařízení lze pomocí modulu ovládat?
Shelly SSR Add-on obsahuje dva nezávislé SSR výstupy (LOAD1 a LOAD2), takže umožňuje ovládat dvě samostatné nízkonapěťové DC zátěže.
Podporuje Shelly SSR Add-on Home Assistant?
Samotný SSR Add-on nemá vlastní komunikaci s Home Assistantem. Integrace závisí na zařízení The Pill by Shelly , ke kterému je modul připojen.
Doplňkové parametry
| Kategorie: | Smart Home |
|---|---|
| Hmotnost: | 0.012 kg |
| EAN: | 3800238073589 |
| Digitální vstup/výstup: | 1× IO3 |
| Galvanické oddělení: | Ano |
| Kompatibilní produkty: | The Pill by Shelly |
| Logická úroveň IO: | 3,3 V |
| Maximální spínané napětí: | 30 V DC |
| Maximální spínaný proud: | 300 mA na kanál |
| Napájení: | 5 V / přes The Pill by Shelly |
| Počet kanálů: | 2 |
| Provozní teplota: | 0 °C až +40 °C |
| Provozní vlhkost: | 30–70 % RH |
| Rozměry: | 36 × 31 × 11,5 mm |
| Spotřeba energie: | < 0,6 W |
| Typ kontaktu: | Bezpotenciálový |
| Typ výstupu: | Polovodičové SSR relé |
| Typ zařízení: | SSR reléový modul |
| Výstupy: | LOAD1, LOAD2 |
