Shelly Pro 3EM-3CT63 – jednofázový nebo třífázový elektroměr s možností montáže na DIN lištu

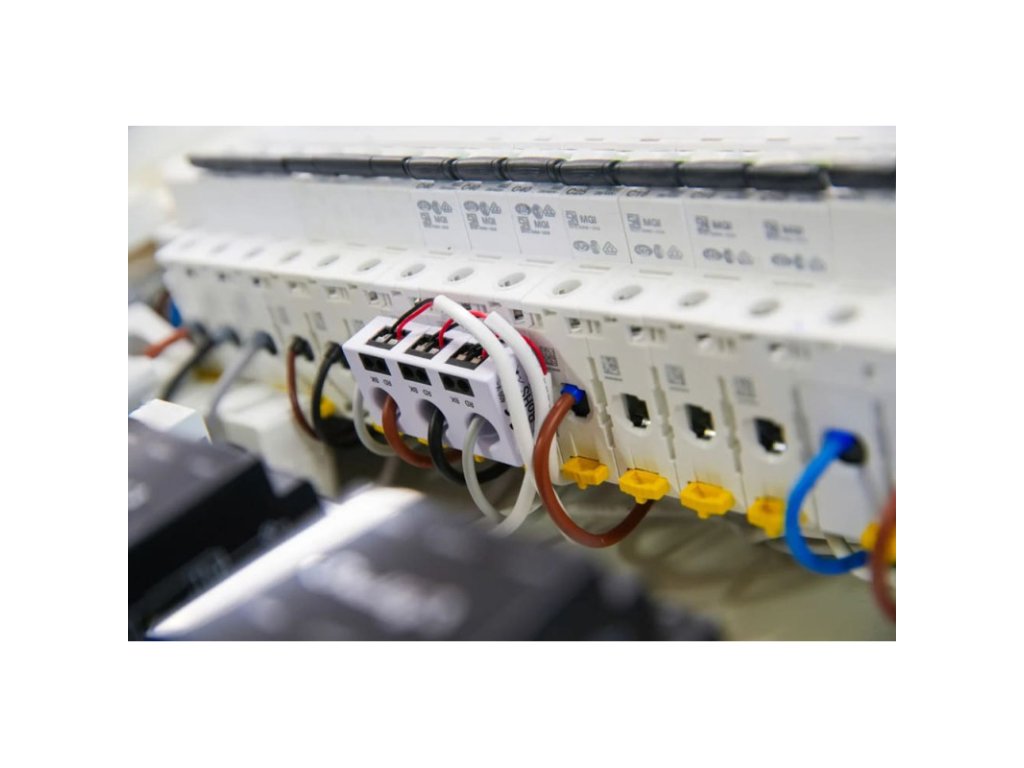

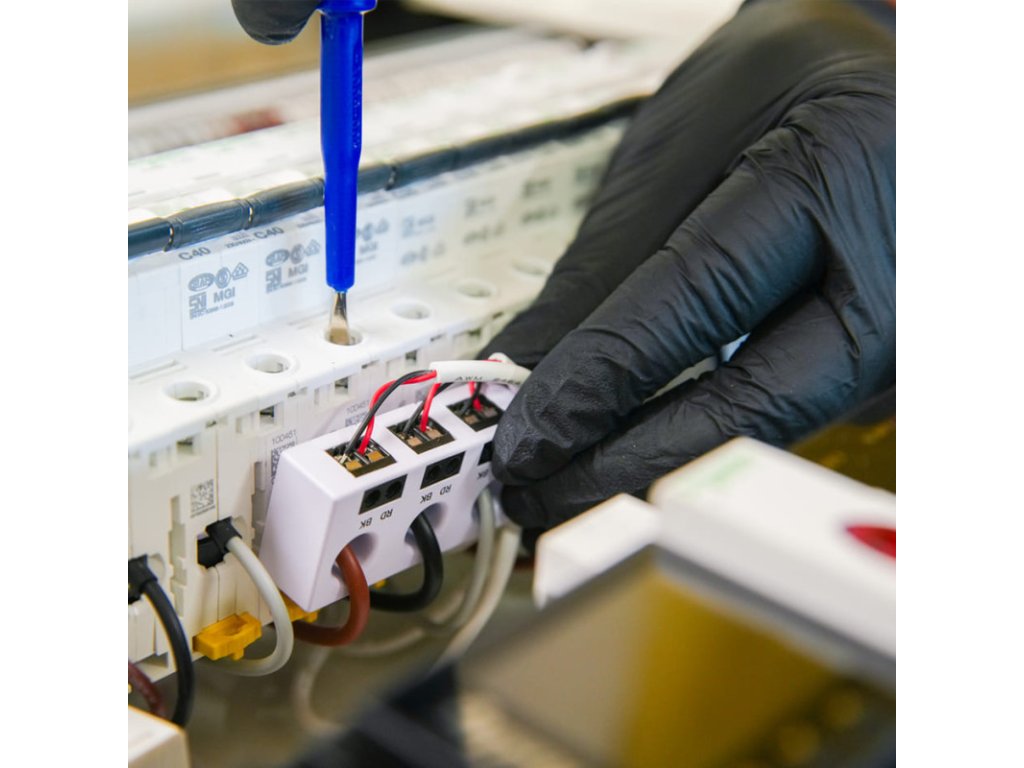

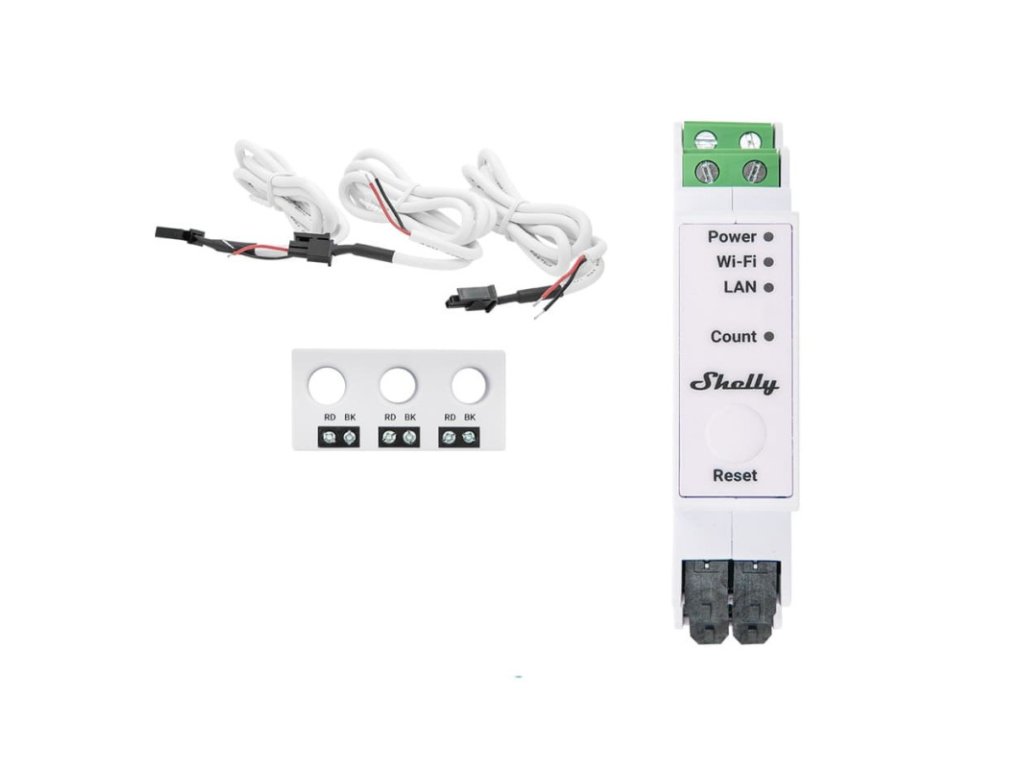

Shelly Pro 3EM-3CT63 je jednofázový nebo třífázový elektroměr s možností montáže na DIN lištu. Dodává se s kombinovaným 3-fázovým proudovým transformátorem (CT), který je určen k montáži přímo nad jistič. Shelly Pro 3EM-3CT63 přesně měří spotřebu energie a lze jej použít v mnoha nastaveních, jako je monitorování průmyslových strojů, šetření energie v domácnostech nebo kancelářích a správa elektrické spotřeby.
- 4-kvadrantové měření
- Montáž na DIN lištu
- Typy více připojení: třífázové nebo jednofázové instalace
- Připojení proudového transformátoru: Bezdotyková měření.
- Optická pulzní indikace spotřeby energie
- Hodiny v reálném čase: Uložené údaje uchovávají správné časové razítka, i když je internetové připojení přerušeno. ***
- Deníky dat: až 60 dní dat uložených v zařízení pro pozdější načítání
- *Ovládání externího stykače: Zátěže lze ovládat na základě automatizace zařízení nebo skriptů. Dostupné s doplňkem Shelly 3EM Switch
- Připraveno na fotovoltaiku
- Podporuje komunikaci KNXnet / IP
*POZNÁMKA! Toto zařízení nemá vestavěný v relé. Ovládání stykače je zajištěno pomocí doplňku Shelly Pro Addon připojeného k Shelly Pro 3EM-3CT63.
Proč Shelly Pro 3EM-3CT63 – profesionální inteligentní měřič
Shelly Pro 3EM-3CT63 hlásí akumulovanou energii, jakož i okamžité napětí, proud, aktivní a zdánlivý výkon na fázi/kanál v reálném čase. Data ukládá do energeticky nezávislé paměti, kterou lze načítat po dobu až 60 dnů v 1-minutových intervalech. Má hodiny reálného času k udržení správného času v případě ztráty spojení se serverem SNTP.
PROČ 3CT63? Měřte s jistotou

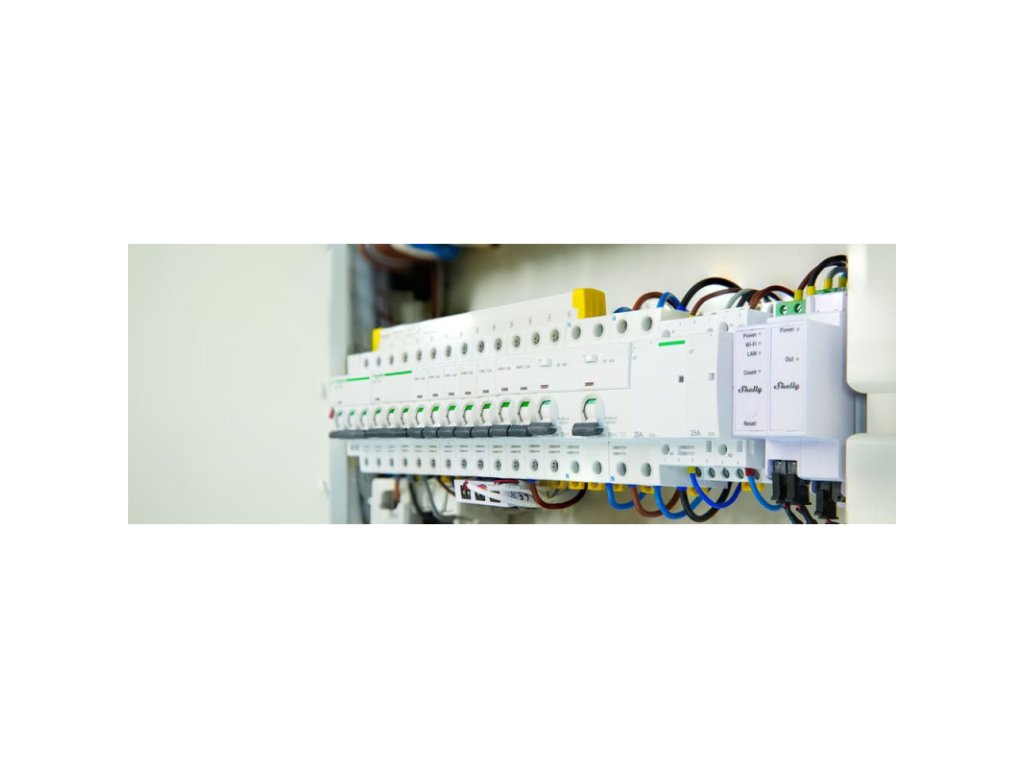

Shelly Pro 3EM se dodává se speciálně navrženým 3-fázovým proudovým transformátorem Shelly. Tento malý, ale výkonný CT měří až 63 A, díky čemuž je ideální pro přesné monitorování energie. Snadno se instaluje na DIN lištu, čímž šetří místo ve vašem elektrickém panelu. S designem Shelly získáte spolehlivý výkon a snadnou správu energie.
Funkce
- Připojení k síti LAN, Wi-Fi a Bluetooth – připojení k síti LAN pro vysokou bezpečnost a spolehlivost. Současné používání Wi-Fi a LAN, jako záloha v případě potřeby.
- 4-kvadrantové měření – měření kapacitních a indukčních typů zátěže aktivních importovaných a exportovaných energií.
- Třída přesnosti B (aktivní energie) – Shelly Pro 3EM-3CT63 má přesnost měření 1 %.
- Měření energie – Monitoruje jednofázové elektrické systémy až se 3 body současně. Rychlá upozornění a minimálně 60 dní 1-minutového uložení záznamů.
- Podpora MODBUS – umožňuje snadné a rychlé nasazení ve stávajících průmyslových instalacích.
- Funkce skriptování – Shelly Pro 3EM-3CT63 plně podporuje skriptování mJS, což vám umožňuje vytvářet další funkce a funkce.
Příklady použití
- Monitorování nabíjení elektrického vozidla (EV) – Sledujte využití elektřiny vašeho elektrického vozidla pomocí Shelly Pro 3EM, který je vybaven 3-fázovým proudovým transformátorem (3CT63). Tento zařízení umožňuje monitorovat spotřebu energie vaší nabíječky EV v reálném čase a pomáhá vám spravovat a optimalizovat využití elektřiny, aby váš domov zůstal v energetickém rozpočtu.
- Řízení solární energie – V případě, že vaše domácnost disponuje fotovoltaickými panely, Shelly Pro 3EM-3CT63 umožňuje sledovat energii vyráběnou vaším solárním zařízením a spotřebovanou z elektrické sítě. Tím se usnadňuje optimalizace využití energie, což vede k efektivnějšímu využití sluneční energie a snižuje závislost na dodávkách ze sítě.
- Monitorování energie v celém domě – Využijte Shelly Pro 3EM-3CT63 k monitorování celkové spotřeby energie ve vašem domě. Identifikací nejvíce energeticky náročných spotřebičů či systémů napříč všemi fázemi můžete efektivněji spravovat náklady na energii a zvýšit efektivitu využití.
- Management energie v komerčních budovách – Pro velké komerční budovy může Shelly Pro 3EM-3CT63 monitorovat spotřebu energie na různých patrech nebo odděleních. To umožňuje správcům zařízení přesněji přidělovat náklady na energii, identifikovat plýtvání energií a implementovat strategie pro zlepšení celkové energetické účinnosti.
- Tovární monitorování a optimalizace energie – Shelly Pro 3EM-3CT63 lze ve výrobním závodě použít ke sledování spotřeby energie těžkých strojů v různých fázích. Sledováním spotřeby v reálném čase můžete identifikovat neefektivnost a snížit provozní náklady optimalizací spotřeby energie během špičky a mimo ni.
- Správa energie v prodejně - Pokud jste majitelem prodejny, můžete použít Shelly Pro 3EM-3CT63 ke sledování spotřeby energie klíčových systémů, jako jsou osvětlení , HVAC a chladicí jednotky. Sledováním spotřeby energie těchto systémů v reálném čase mohou majitelé obchodů identifikovat, kdy a kde dochází k plýtvání energií – například nechávají světla svítit po otevíracích hodinách nebo neefektivně běží systémy HVAC. To umožňuje lepší kontrolu nad provozními náklady, pomáhá snižovat účty za energii a podporuje udržitelné obchodní praktiky snížením celkové spotřeby energie.
Doplňkové parametry
| Kategorie: | Smart Home |
|---|---|
| Hmotnost: | 0.158 kg |
| EAN: | 3800235268193 |
| Ampérmetry (RMS přes CT pro každou fázi a neutrál): | 0 – 63 A |
| Apertura CT: | Ø9 mm |
| Aplikace: | Shelly Smart Control |
| Bluetooth standard: | 4.2 |
| Brána BLE: | Ano |
| CPU: | ESP32-D0WDQ6 |
| Délka odizolovaného vodiče: | 6 až 7 mm |
| Dosah Bluetooth: | do 30 m venku, do 10 m v interiéru (v závislosti na místních podmínkách) |
| Dosah Wi-Fi: | do 50 m venku, do 30 m v interiéru (v závislosti na místních podmínkách) |
| Elektrická síla Shelly 3CT63: | 1000 V~, 60 sekund |
| Export dat: | CSV pro zaznamenané hodnoty PQ |
| Export formátu: | JSON prostřednictvím RPC |
| Flash: | 16 MB |
| Hmotnost Shelly 3CT63: | 32 g |
| Hmotnost Shelly Pro 3EM-3CT63: | 62 g |
| Kalibrace mezi jednotlivými kanály: | minimální zatížení 500 W na kanál |
| Kompatibilní CT: | 3CT63 |
| Materiál pouzdra: | plast |
| Max. nadmořská výška: | 2000 m |
| Max. RF výkon Bluetooth: | <4 dBm |
| Max. RF výkon Wi-Fi: | < 20 dBm |
| Maximální točivý moment šroubových koncovek: | 0,4 Nm / 3,5 lbin |
| Měřič výkonu a energie: | aktivní a zdánlivý výkon, aktivní a zdánlivá energie, účiník, základná aktivní a základní reaktivní energie |
| Montáž Shelly 3CT63: | Volně stojící na fázových vodičích |
| Montáž Shelly Pro 3EM-3CT63: | DIN lišta |
| MQTT: | Ano |
| Napájení: | 100 - 260 V~ 50/60 Hz |
| Prahová hodnota bez zatížení: | 30 VA na kanál |
| Prodlužovač dosahu Wi-Fi: | Ano |
| Provozní teplota: | -20°C až 40°C |
| Provozní vlhkost: | 30 % až 70 % RH |
| Průměr drátu: | 6 mm |
| Průřez vodiče Shelly 3CT63: | 0,2 až 2,5 mm² / 24 až 14 AWG (pevné, lankové a objímky na šňůrky) |
| Průřez vodiče Shelly Pro 3EM-3CT63: | 0,5 až 2,5 mm² / 20 až 14 AWG (pevné, lankové a koncovky) |
| Přesnost ampérmetrů: | ±1 % (2–63 A), ±2 % (1–2 A), ±5 % (0–1 A) |
| Přesnost voltmetru: | ±1 % |
| Připojení / protokol: | Bluetooth, Ethernet, Wi-Fi |
| RF pásmo Bluetooth: | 2400 – 2483,5 MHz |
| Rozměry Shelly 3CT63: | 14x54x26 mm |
| Rozměry Shelly Pro 3EM-3CT63: | 94x19x69 mm |
| Skriptování: | Ano |
| Snímač vnitřní teploty: | Ano |
| Spotřeba energie: | < 3 W |
| Šifrování: | Ano |
| Uchovávání naměřených údajů: | nejméně 60 dní s 1 minutovým rozlišením údajů |
| VF pásmo Wi-Fi: | 2400 – 2495 MHz |
| Voltmetry (RMS pro každou fázi): | 100 – 260 V |
| Webhooky (akce s adresou URL): | 20 s 5 adresami URL na jeden háček |
| Wi-Fi standard: | 802.11 b/g/n |
