Shelly 4-Channel Decoupler 230V - modul pro propojení AC vypínačů s DC zařízeními
Související produkty
Detailní popis produktu
Shelly 4-Channel Decoupler 230V pro ovládání DC vstupů pomocí AC signálu
Shelly 4-Channel Decoupler 230V je čtyřkanálový převodník signálu, který umožňuje ovládat DC vstupy pomocí běžných 230V AC vypínačů, tlačítek nebo dalších ovládacích prvků. Zajišťuje galvanické oddělení mezi vysokonapěťovým AC a nízkonapěťovým DC obvodem a je určen pro zařízení Shelly Plus RGBW PM, Shelly Pro RGBWW PM, Shelly Plus Uni a Shelly Plus Add-On. Díky čtyřem nezávislým kanálům lze současně ovládat více DC vstupů z jediné instalace.
Galvanické oddělení chrání připojená zařízení
Modul využívá optočlen (optocoupler), který fyzicky odděluje obvody a chrání připojená zařízení před rušením a vysokým napětím. Každý ze čtyř kanálů je nezávislý, což umožňuje současné řízení více prvků – například světel, žaluzií nebo relé.
Díky izolaci je provoz zařízení zcela bezpečný i v prostředí s vyšším elektrickým rušením.
Kompaktní rozměry a minimální spotřeba

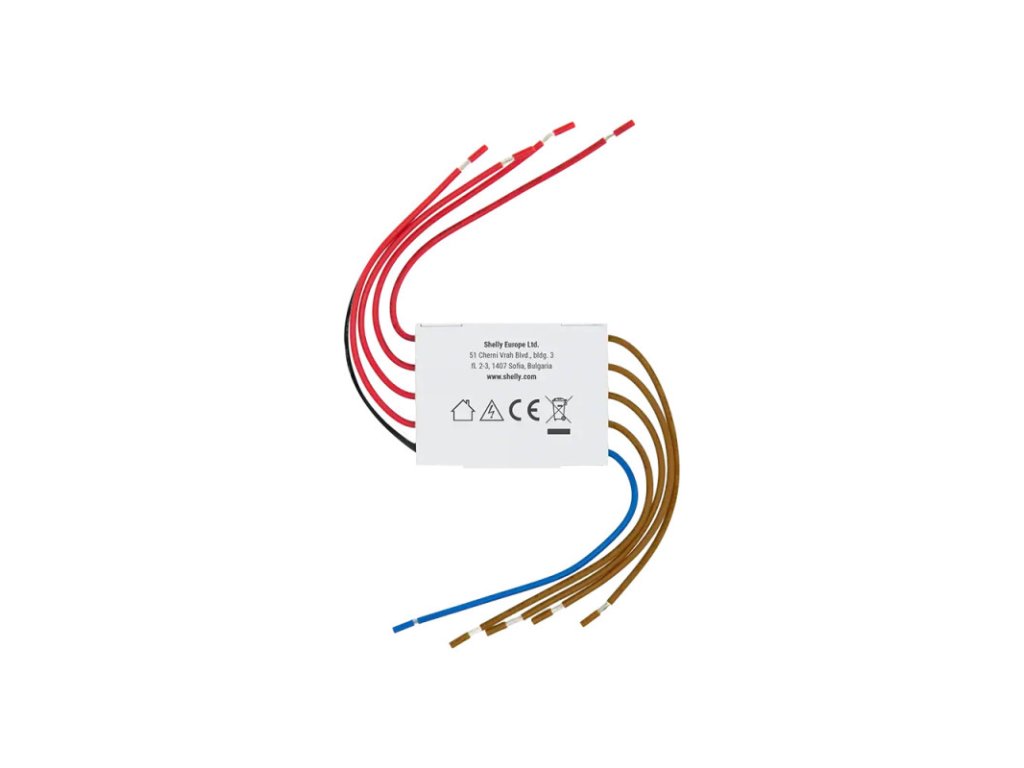

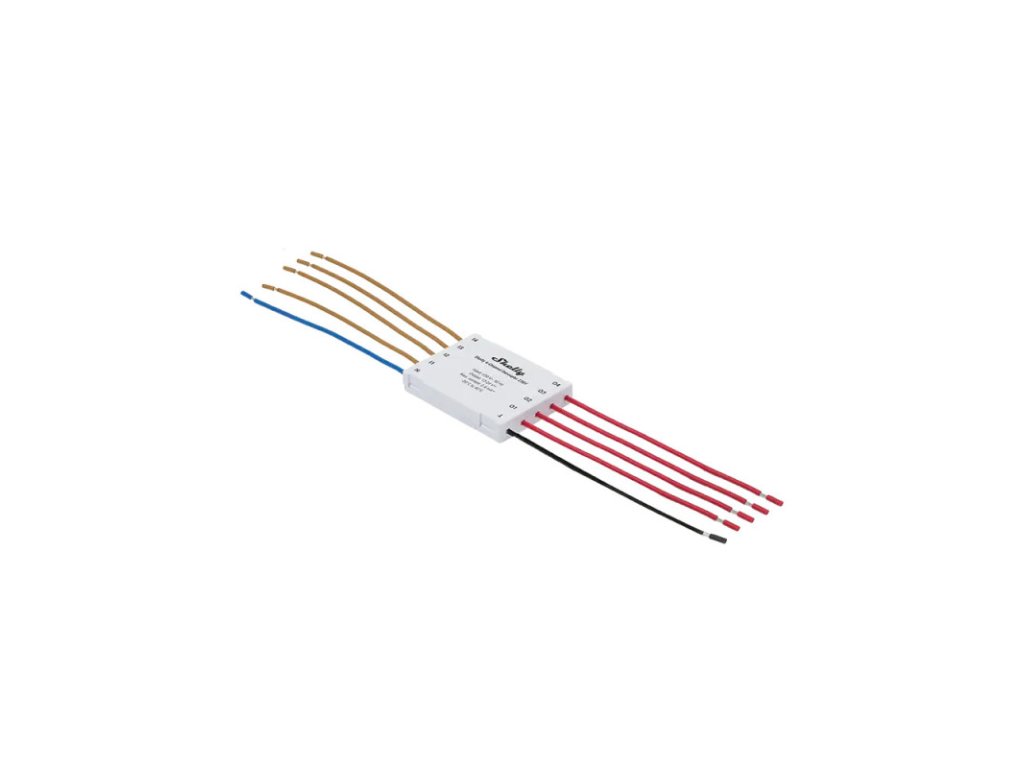

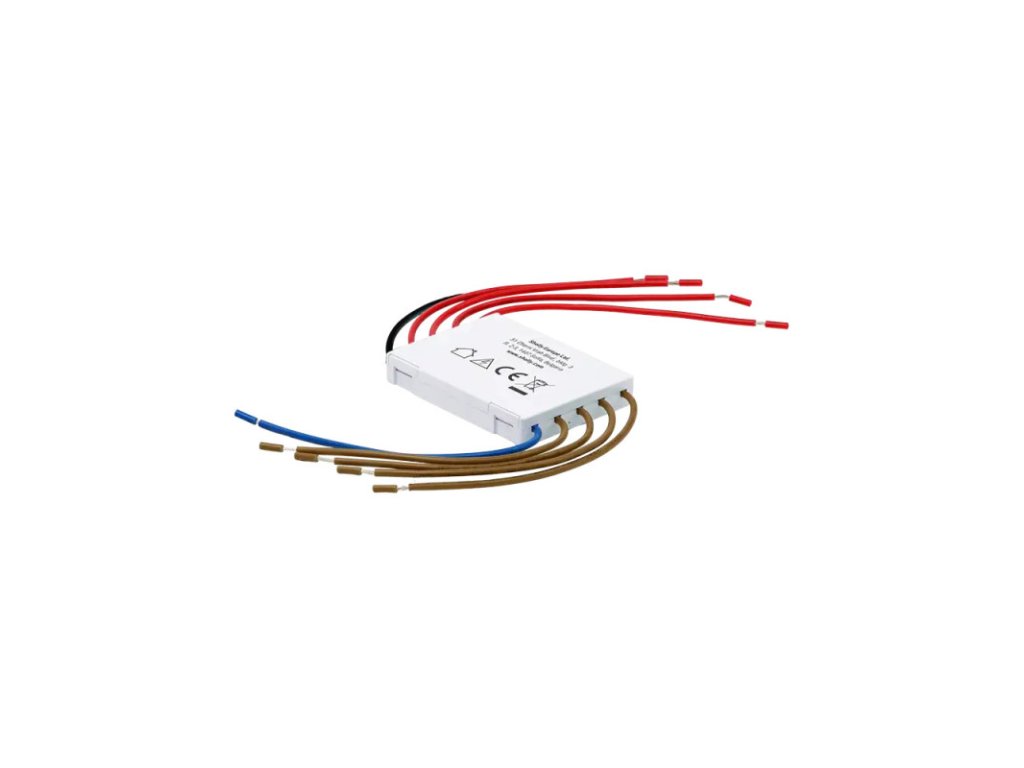

Shelly 4-Channel Decoupler 230V zaujme miniaturním tělem o rozměrech 44 × 34 × 7 mm a spotřebou méně než 0,6 W. Montáž je snadná díky připojovacím vodičům délky 80 mm s barevným značením, což výrazně usnadňuje zapojení.

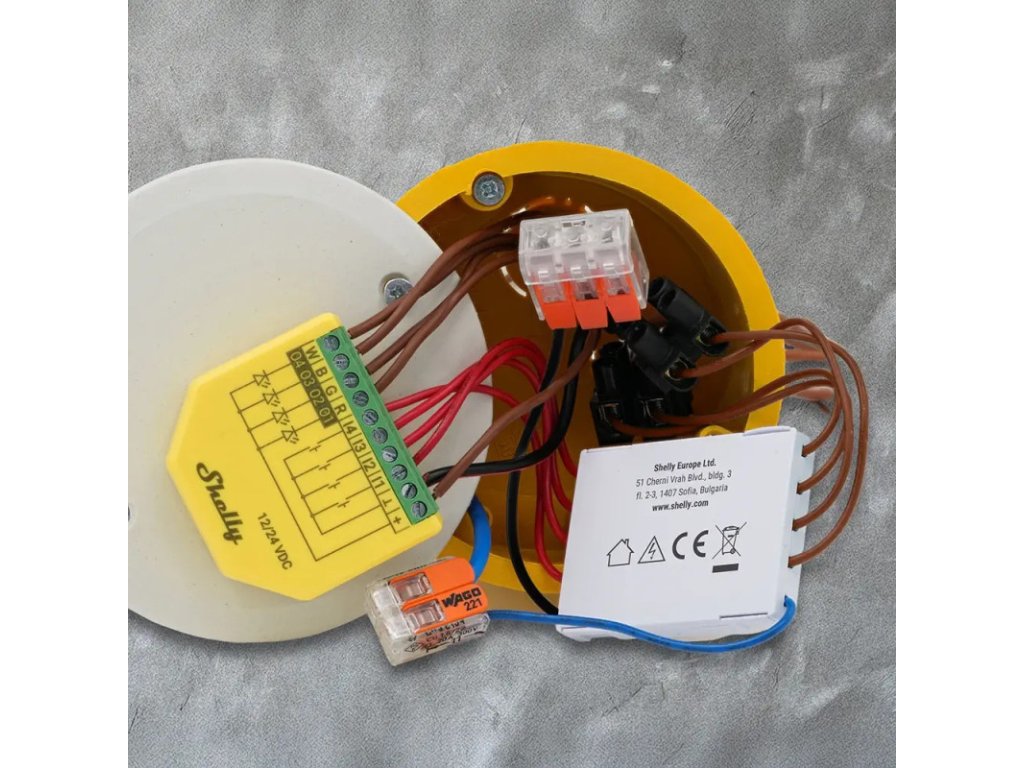

Tenký profil umožňuje umístění i do standardních instalačních krabiček, rozvaděčů nebo za vypínače.
Kompatibilita se zařízeními Shelly a externími ovladači
Zařízení je plně kompatibilní s produkty Shelly Plus RGBW PM, Shelly Pro RGBWW PM, Shelly Plus Uni a Shelly Plus Add-On. Podporuje různé typy ovladačů – tlačítka, spínače, relé i potenciometry, čímž zajišťuje univerzální použití v různých typech instalací.
Verze 230V (bílá) je určena pro evropské sítě, zatímco 120V varianta (černá) slouží pro trhy s odlišným napětím.
Vhodné pro rekonstrukce i nové instalace
Shelly 4-Channel Decoupler 230V umožňuje využít stávající 230V ovládací prvky pro řízení kompatibilních DC zařízení bez nutnosti měnit elektroinstalaci. Díky čtyřem nezávislým kanálům je vhodný pro projekty, kde je potřeba ovládat více vstupů současně – například při instalaci LED ovladačů, externích senzorů nebo dalších kompatibilních modulů Shelly.
Balení obsahuje
- Shelly 4-Channel Decoupler 230V (bílá verze)
- Připojovací vodiče (80 mm)
- Uživatelský návod
Často kladené dotazy
K čemu slouží Shelly 4-Channel Decoupler 230V?
Shelly 4-Channel Decoupler 230V slouží k převodu 230V AC signálu na DC vstupy kompatibilních zařízení Shelly. Umožňuje bezpečně propojit klasické vypínače, tlačítka nebo jiné AC ovládací prvky s nízkonapěťovými DC vstupy díky galvanickému oddělení obvodů.
S jakými zařízeními je Shelly 4-Channel Decoupler 230V kompatibilní?
Zařízení je určeno pro použití s Shelly Plus RGBW PM, Shelly Pro RGBWW PM, Shelly Plus Uni a Shelly Plus Add-On.
Jak funguje Shelly 4-Channel Decoupler 230V?
Modul využívá optočlen (optocoupler), který galvanicky odděluje vysokonapěťový AC obvod od nízkonapěťového DC obvodu. Díky tomu lze bezpečně spínat DC vstupy pomocí běžného 230V AC signálu.
Lze Shelly 4-Channel Decoupler 230V použít s klasickými vypínači nebo tlačítky?
Ano. Shelly 4-Channel Decoupler 230V je navržen pro spolupráci s klasickými vypínači, tlačítky i dalšími ovládacími prvky, které pracují s AC napětím. Díky tomu je vhodný také pro modernizaci stávající elektroinstalace.
Lze k Shelly 4-Channel Decoupler 230V připojit externí senzory?
Ano. Modul lze použít také s externími senzory třetích stran, které pracují s AC signálem, například s PIR senzory, mikrovlnnými senzory, světelnými senzory, infračervenými pohybovými senzory nebo bezdotykovými senzory reagujícími na pohyb ruky.

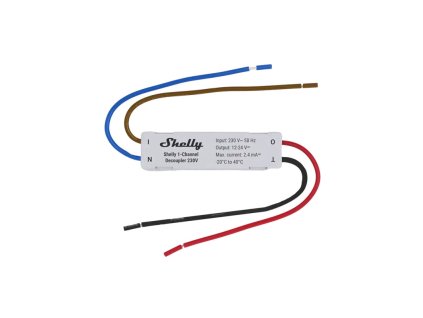

Jaký je rozdíl mezi Shelly 4-Channel Decoupler 230V a Shelly 1-Channel Decoupler 230V?
Hlavní rozdíl spočívá v počtu kanálů. Shelly 4-Channel Decoupler 230V umožňuje ovládat čtyři samostatné DC vstupy pomocí čtyř nezávislých AC signálů, zatímco Shelly 1-Channel Decoupler 230V je určen pouze pro jeden vstup. Čtyřkanálová verze je proto vhodná pro složitější instalace nebo projekty s více ovládanými zařízeními.
Doplňkové parametry
| Kategorie: | Smart Home |
|---|---|
| Hmotnost: | 0.025 kg |
| EAN: | 3800238072124 |
| Aplikace: | Shelly Smart Control |
| Barva: | Bílá |

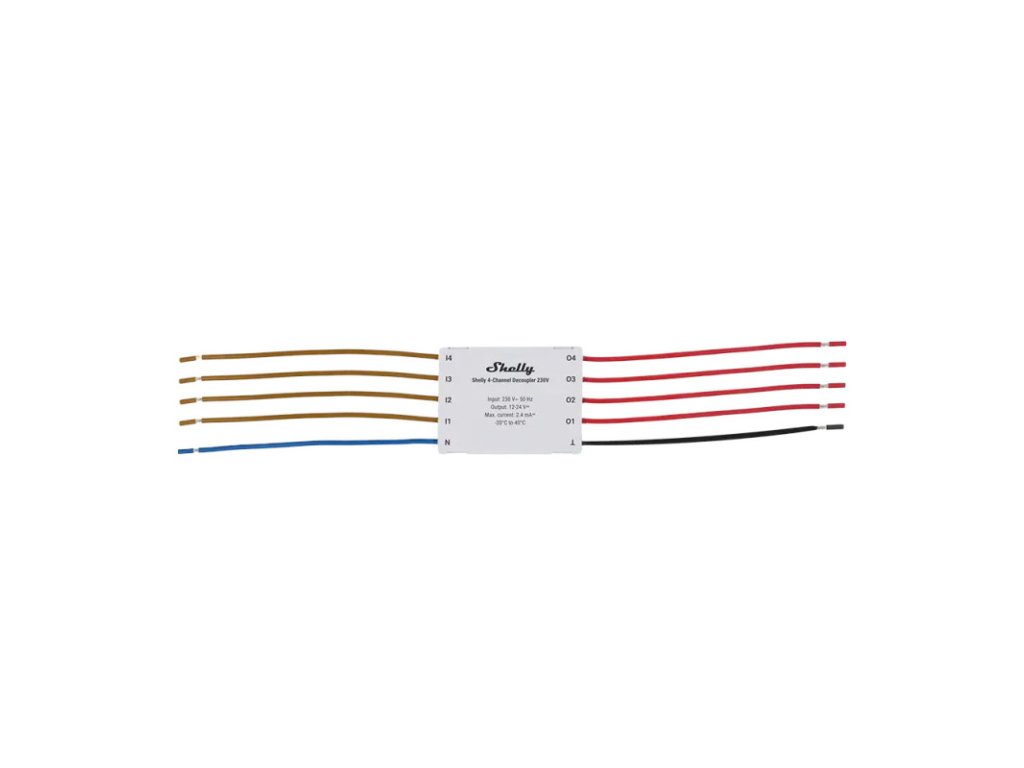

| Barvy vodičů: | Hnědá (I1–I4), Modrá (N), Červená (O1–O4), Černá (⏚) |
| Délka vodičů: | 80 mm (odizolování 5 mm) |
| Hmotnost: | 25 g |
| Kompatibilní produkty: | Shelly Plus RGBW PM, Pro RGBWW PM, Plus Uni, Plus Add-On |
| Max. nadmořská výška: | 2000 m |
| Napájení: | 230V~ 50 Hz (verze 230V) |
| Počet kanálů: | 4 |
| Provozní teplota: | 0 °C až +40 °C |
| Rozměry: | 44 × 34 × 7 mm |
| Skladovací teplota: | −20 °C až +40 °C |
| Spotřeba energie: | < 0,6 W |
| Třída krytí: | IP20 |
| Typ použití: | Vnitřní |
| Vlhkost: | 30–70 % RH |
| Výstupní proud: | 2,4 mA DC |
