Shelly 1-Channel Decoupler 230V - modul pro propojení AC vypínačů s DC zařízeními
Související produkty
Detailní popis produktu
Shelly 1-Channel Decoupler 230V pro propojení AC vypínačů s DC vstupy
Shelly 1-Channel Decoupler 230V je kompaktní převodník signálu, který umožňuje ovládat DC vstupy pomocí běžného 230V AC vypínače nebo tlačítka. Zajišťuje galvanické oddělení mezi vysokonapěťovou a nízkonapěťovou částí obvodu. Díky tomu lze jednoduše využít stávající elektroinstalaci i pro moderní chytrá zařízení.
Galvanické oddělení chrání připojená zařízení
Zařízení funguje jako AC-to-DC spouštěč, který zároveň poskytuje elektrickou izolaci mezi vysokonapěťovou a nízkonapěťovou částí. Díky tomu chrání vaše chytré moduly před přepětím a poškozením. Výstupní proud 2,4 mA DC zaručuje dostatečný signál pro spouštění vstupů zařízení Shelly a dalších kompatibilních modulů.
Kompaktní rozměry usnadňují montáž

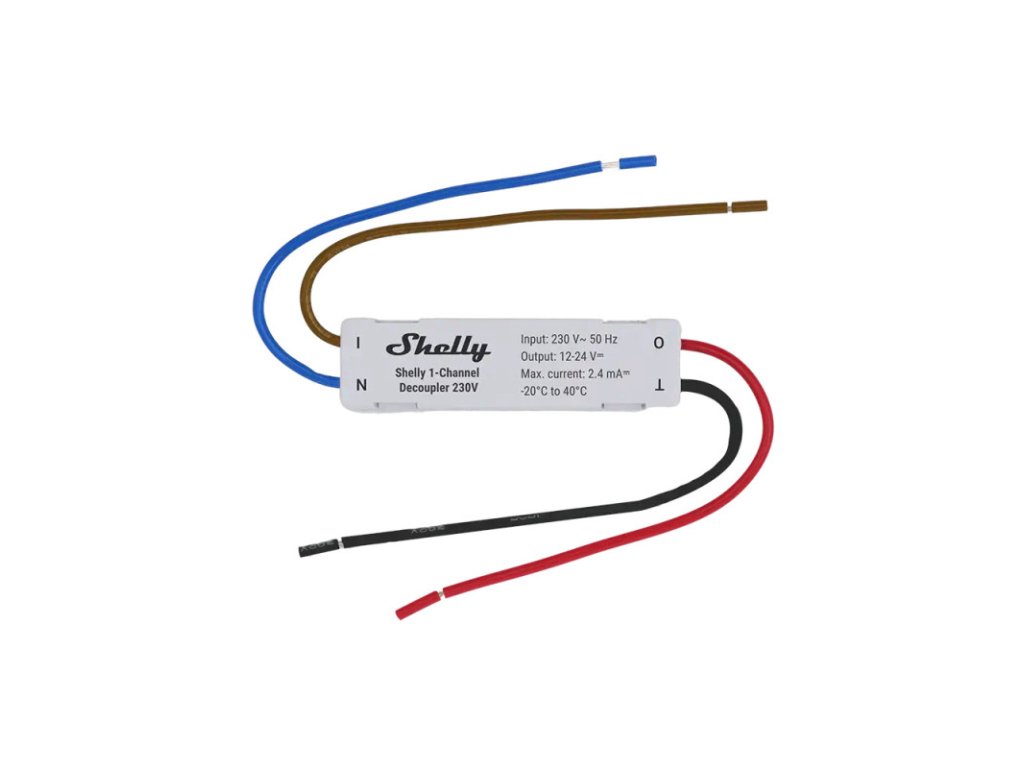

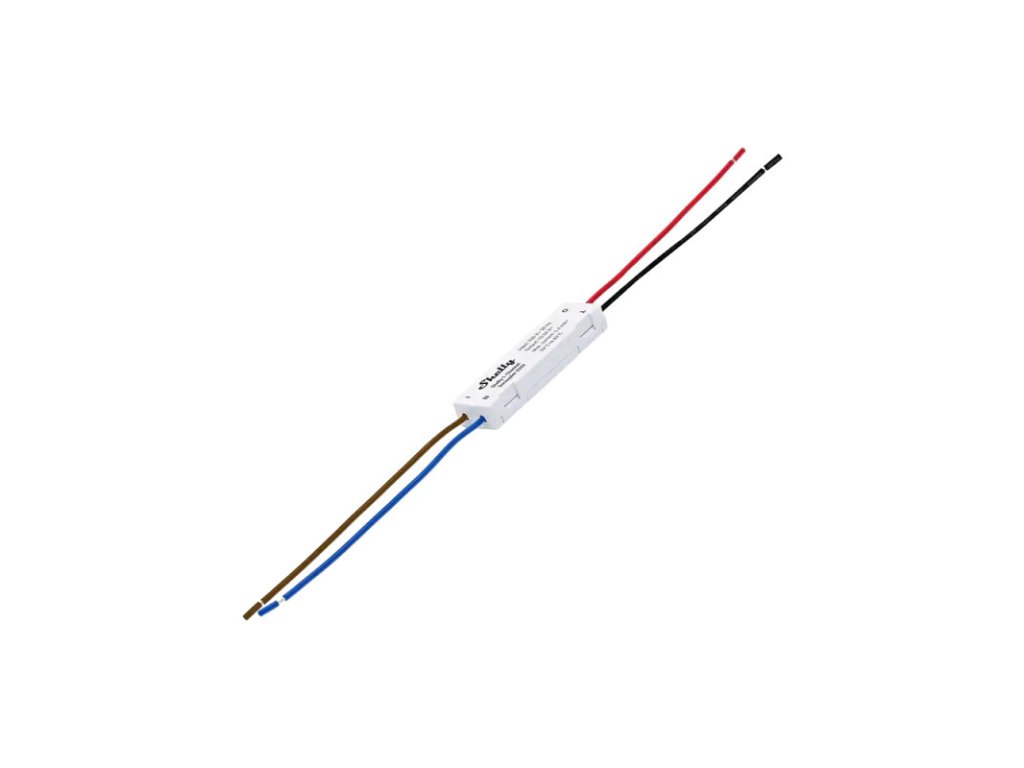

S rozměry pouhých 48 × 13 × 7 mm a spotřebou pod 0,6 W se decoupler snadno vejde do instalační krabičky nebo rozvaděče. Připojení zajišťují 80mm vodiče s barevným značením, což usnadňuje zapojení i v těsných prostorech.
K dispozici jsou dvě verze – bílá (230V) a černá (120V). Varianta 230V je určena pro evropské sítě, zatímco 120V model slouží pro severoamerické standardy.
Kompatibilita se zařízeními Shelly a externími ovladači
Shelly 1-Channel Decoupler 230V spolupracuje s celou řadou chytrých zařízení Shelly – například Plus RGBW PM, Pro RGBWW PM, Plus Uni či Plus Add-On. Podporuje také externí ovladače jako tlačítka, relé nebo potenciometry, takže se snadno přizpůsobí konkrétní instalaci.
Využití při modernizaci stávající elektroinstalace

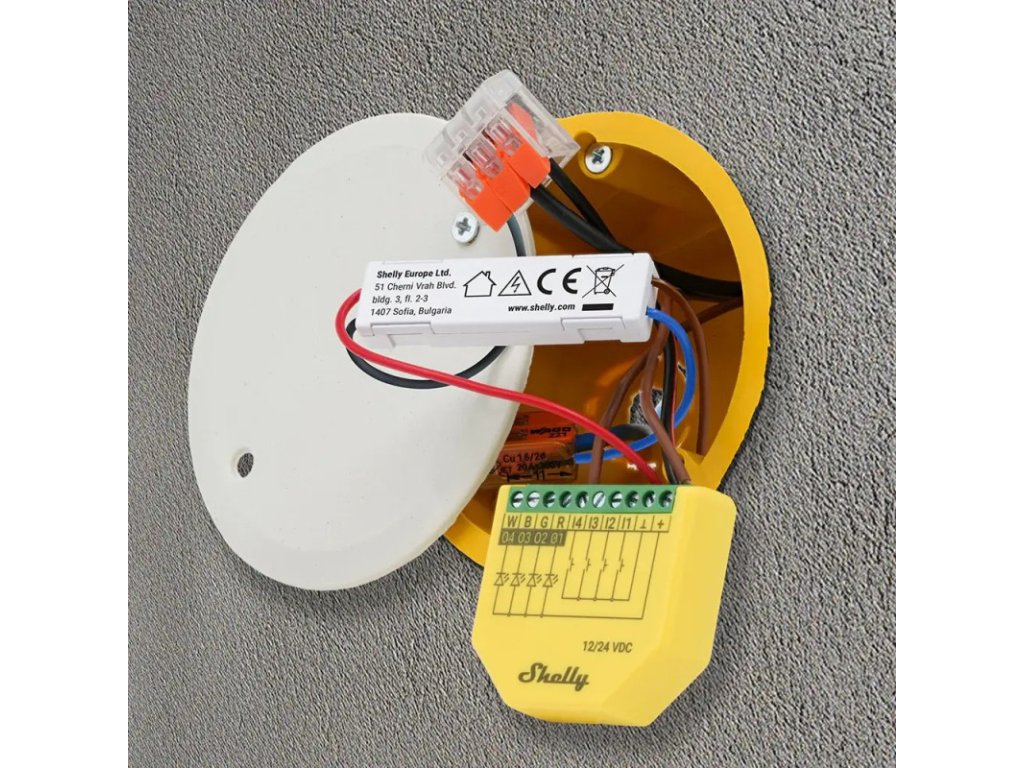

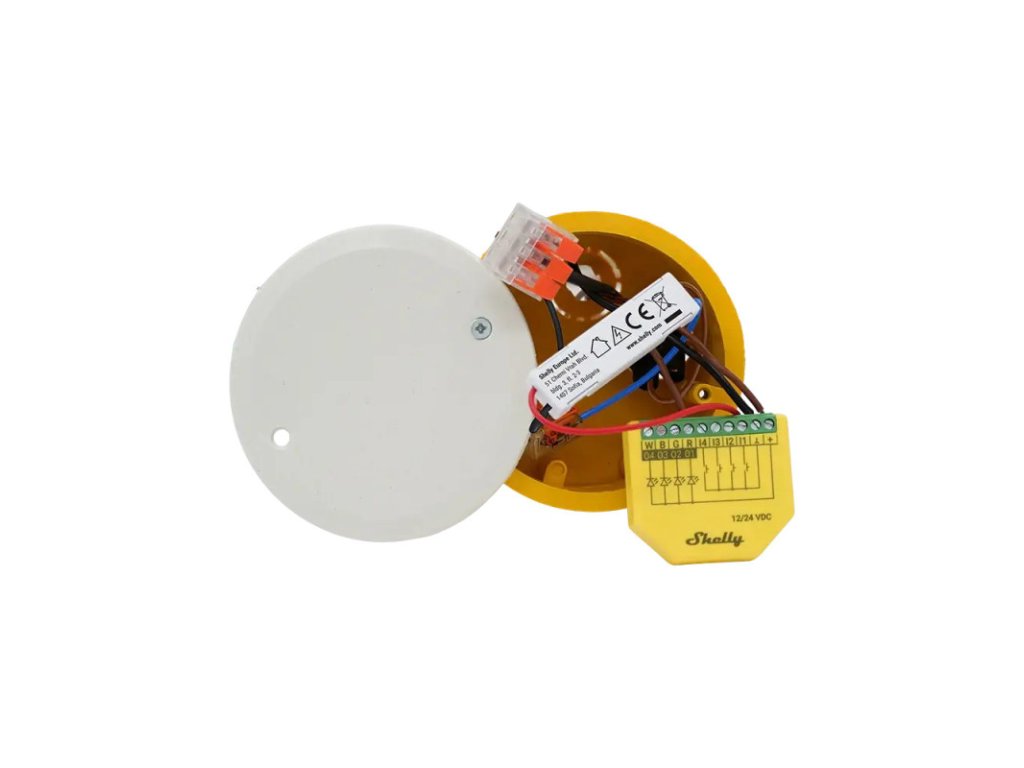

Shelly 1-Channel Decoupler 230V je vhodný při rekonstrukcích i nových instalacích, kde je potřeba propojit klasické 230V ovládací prvky s nízkonapěťovými vstupy zařízení Shelly. Umožňuje zachovat stávající vypínače nebo připojit externí senzory pracující se střídavým napětím, aniž by bylo nutné zasahovat do samotného DC zařízení.
Balení obsahuje
- Shelly 1-Channel Decoupler 230V (bílá verze)
- Připojovací vodiče (80 mm)
- Uživatelský návod
Často kladené dotazy
K čemu slouží Shelly 1-Channel Decoupler 230V?
Shelly 1-Channel Decoupler 230V umožňuje spínat nízkonapěťové DC vstupy pomocí 230V AC signálu. Využijete jej například tehdy, když chcete propojit klasický síťový vypínač, tlačítko nebo kompatibilní externí senzor s DC vstupem zařízení Shelly.
S jakými zařízeními je Shelly 1-Channel Decoupler 230V kompatibilní?
Podle výrobce je kompatibilní se Shelly Plus RGBW PM, Shelly Pro RGBWW PM, Shelly Plus Uni a Shelly Plus Add-On.
Jak funguje Shelly 1-Channel Decoupler 230V?
Decoupler využívá optočlen k propojení dvou elektricky oddělených obvodů. Signál 230 V AC tak může sloužit ke spínání DC vstupu, přičemž mezi AC a DC částí zůstává galvanické oddělení.
Lze Shelly 1-Channel Decoupler 230V použít s klasickým vypínačem nebo tlačítkem?
Ano. Je určen mimo jiné pro použití s vypínači a tlačítky, takže umožňuje využít stávající AC ovládací prvky pro spouštění DC vstupů kompatibilních zařízení Shelly.
Lze k Shelly 1-Channel Decoupler 230V připojit externí senzory?
Ano. Výrobce uvádí například PIR senzory, mikrovlnné senzory, světelné senzory, infračervené pohybové senzory nebo bezdotykové senzory reagující na pohyb ruky, pokud pracují s AC signálem, který je potřeba převést pro DC vstup.

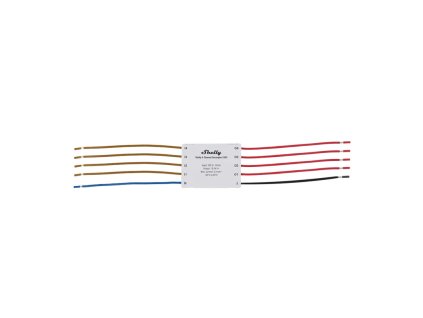

Jaký je rozdíl mezi Shelly 1-Channel Decoupler 230V a Shelly 4-Channel Decoupler 230V?
Hlavním rozdílem je počet kanálů. 1-Channel Decoupler je jednokanálová varianta s jedním AC vstupem a jedním DC výstupem, zatímco 4-Channel Decoupler umožňuje převádět čtyři samostatné AC signály na čtyři DC výstupy. Čtyřkanálová verze je také větší a těžší.
Doplňkové parametry
| Kategorie: | Smart Home |
|---|---|
| Hmotnost: | 0.014 kg |
| EAN: | 3800238072117 |
| Aplikace: | Shelly Smart Control |
| Barva: | Bílá |
| Barvy vodičů: | Hnědá (I), Modrá (N), Červená (O), Černá (⏚) |
| Délka vodičů: | 80 mm (odizolování 5 mm) |
| Hmotnost: | 14 g |
| Kompatibilní produkty: | Shelly Plus RGBW PM, Pro RGBWW PM, Plus Uni, Plus Add-On |
| Max. nadmořská výška: | 2000 m |
| Napájení: | 230V~ 50 Hz (verze 230V) |
| Provozní teplota: | 0 °C až +40 °C |
| Rozměry: | 48 × 13 × 7 mm |
| Skladovací teplota: | −20 °C až +40 °C |
| Spotřeba energie: | < 0,6 W |
| Třída krytí: | IP20 |
| Typ použití: | Vnitřní |
| Vlhkost: | 30–70 % RH |
| Výstupní proud: | 2,4 mA DC |
